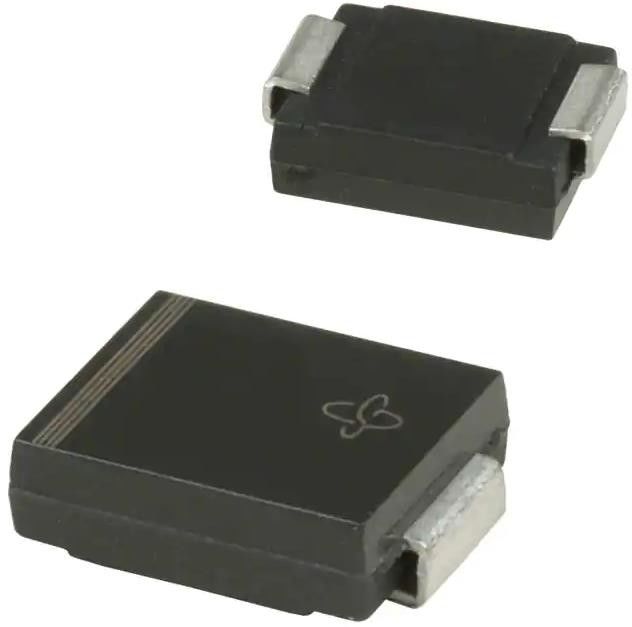

TPSMC36AHE3 / 9AT 49.9V Klem 30.1A Ipp Tvs Diode Oppervlakte Mount DO-214AB (SMCJ)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPSMC36AHE3/9AT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Type: | Zener | Eenrichtingskanalen: | 1 |
|---|---|---|---|
| Spanning - Omgekeerde afstand houden (type): | 30.8V | Spanning - Doorslag (Min): | 34.2V |
| Voltage - (Maximum) Vastklemmen @ Ipp: | 49.9V | Stroom - Piekpuls (10/1000µs): | 30.1A |
| Vermogen - Piekpuls: | 1500W (1,5kW) | Toepassingen: | Vervaardiging van auto's |
| Hoog licht: | TPSMC36AHE3 / 9AT Integrated Circuit Chip,De oppervlakte zet de Spaander Van geïntegreerde schakelingen op |
||
Productomschrijving
TPSMC36AHE3 / 9AT 49.9V Klem 30.1A Ipp Tvs Diode Oppervlakte Mount DO-214AB (SMCJ)
Specificaties van TPSMC36AHE3/9AT
| TYPE | Beschrijving |
| Categorie | Bescherming van het circuit |
| Transitory voltage suppressors (TVS) | |
| TVS-dioden | |
| Mfr | Vishay General Semiconductor - Dioden divisie |
| Reeks | Automobilerij, AEC-Q101, PAR® |
| Pakket | Tape & Reel (TR) |
| Type | Zener |
| Eenrichtingskanalen | 1 |
| Spanning - omgekeerde standoff (type) | 30.8V |
| Spanning - afbraak (min) | 34.2V |
| Spanning - Klem (max) @ Ipp | 49.9V |
| Stroom - Piekpuls (10/1000μs) | 30.1A |
| Vermogen - Piekpuls | 1500W (1,5kW) |
| Bescherming van elektriciteitslijnen | - Nee, niet echt. |
| Toepassingen | Vervaardiging van auto's |
| Capaciteit @ Frequentie | - |
| Werktemperatuur | -65 °C tot 185 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | DO-214AB, SMC |
| Verpakking van de leverancier | DO-214AB (SMCJ) |
| Basisproductnummer | TPSMC36 |
Kenmerken vanTPSMC36AHE3/9AT
• Optimalisatie van het ontwerp van de passivatie van de knoopplekken en technologie van de gepassivateerde anisotrope rechtmaker
• TJ = 185 °C-capaciteit geschikt voor hoge betrouwbaarheid en automobielvereisten
• Alleen verkrijgbaar in eenrichtingspolariteit
• 1500 W piekpulsvermogen met een golfvorm van 10/1000 μs
• Uitstekende klemvermogen
• Zeer snelle reactietijd
• Een lage overspanningsweerstand
• Voldoet aan MSL-niveau 1, per J-STD-020, LF maximaal piek 260 °C
• AEC-Q101 gekwalificeerd beschikbaar
- Automobiele bestelcode: basis P/NHE3 of P/NHM3
Toepassingen vanTPSMC36AHE3/9AT
* Geval: SMC (DO-214AB)
* Vormverbinding voldoet aan UL 94 V-0 ontvlambaarheid
* Basis P/NHE3_X - RoHS-conform en AEC-Q101-gekwalificeerd
* Base P/NHM3_X - halogeenvrij, RoHS-conform en AEC-Q101-gekwalificeerd ( ′_X′ betekent herzieningscode, bijvoorbeeld A, B, ...)
* Eindpunten: matte tinplate leidingen, soldeerbaar volgens J-STD-002 en JESD 22-B102 HE3 en HM3 achtervoegsel voldoet aan JESD 201 klasse 2 snorproef
* Polariteit: kleurband betekent kathodenoot
Milieuclassificaties en exportclassificaties vanTPSMC36AHE3/9AT
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
