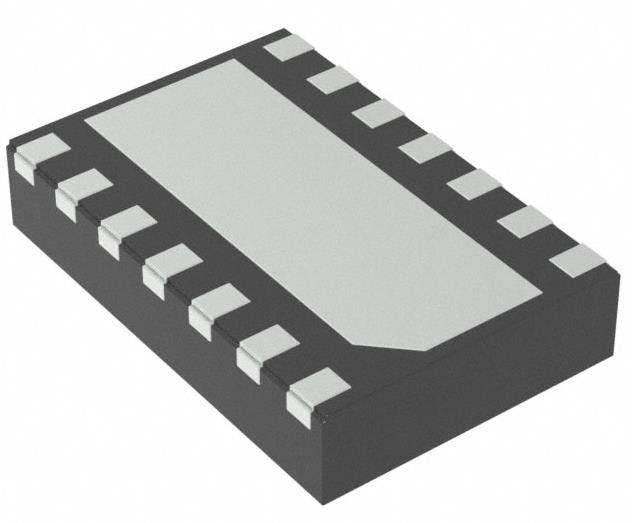

TLIN1022DMTRQ1 Integrated Circuit Chip 2/2 Transceiver LIN 14-VSON (4.5x3)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TLIN1022DMTRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type: | Transceiver | Protocol: | LIN |
|---|---|---|---|
| Aantal Bestuurders/Ontvangers: | 2/2 | Ontvangershysterese: | 50 mV |
| Gegevenspercentage: | 20kbps | Spanning - Voeding: | 4V ~ 36V |
| Werktemperatuur: | -40 °C ~ 125 °C (TA) | Montage-type: | De oppervlakte zet, Bevochtigbare Flank op |
| Hoog licht: | TLIN1022DMTRQ1 geïntegreerde schakelchip,transceiver geïntegreerde schakelchip |
||
Productomschrijving
Specificaties van TLIN1022DMTRQ1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Interface | |
| Bestuurders, ontvangers, zenders | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Type | Transceiver |
| Protocol | LIN |
| Aantal bestuurders/ontvangers | 2/2 |
| Duplex | - |
| Receptorhysterese | 50 mV |
| Gegevenspercentage | 20kbps |
| Spanning - Voeding | 4V ~ 36V |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Montage-type | Oppervlakte, bevochtigbare flank |
| Pakket / doos | 14-VDFN blootgestelde pad |
| Verpakking van de leverancier | 14-VSON (4.5x3) |
| Basisproductnummer | TLIN1022 |
Kenmerken vanTLIN1022DMTRQ1
• AEC-Q100 Kwalificeerd voor automotive toepassingen
Temperatuur: van 40 tot 125°C.
¢ HBM-certificeringsniveau: ±8 kV
¢ CDM-certificeringsniveau: ±1,5 kV
• Voldoet aan LIN 2.0, LIN 2.1, LIN 2.2, LIN 2.2 A en ISO/DIS 17987·4.2 (zie SLLA491)
• Voldoet aan de aanbevolen praktijken voor SAEJ2602 voor LIN (zie SLLA491)
• Ondersteunt 12 V batterijtoepassingen
• LIN geeft gegevens over met een snelheid van maximaal 20 kbps.
• Breed werkbereik
️ 4 V tot 36 V voedingsspanning
️ ± 45 V LIN-busfoutenbescherming
• Slaapmodus: met een zeer laag stroomverbruik kan het ontwaken van:
Linbussen
¢ lokale ontwaking via EN
• Op- en afstroom zonder storingen
• Beschermingsmiddelen:
¢ Onder spanningsbescherming op VSUP
TXD Dominant time-out bescherming (DTO)
¢ bescherming tegen thermische uitschakeling
• Verkrijgbaar in SOIC (14) en VSON (14) met verbeterde automatische optische inspectie (AOI)
Toepassingen vanTLIN1022DMTRQ1
• Elektronica voor het lichaam en verlichting
• Hybride elektrische voertuigen en aandrijflijnen
• Infotainment en cluster
• Elektrische apparaten
Milieuclassificaties en exportclassificaties vanTLIN1022DMTRQ1
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
