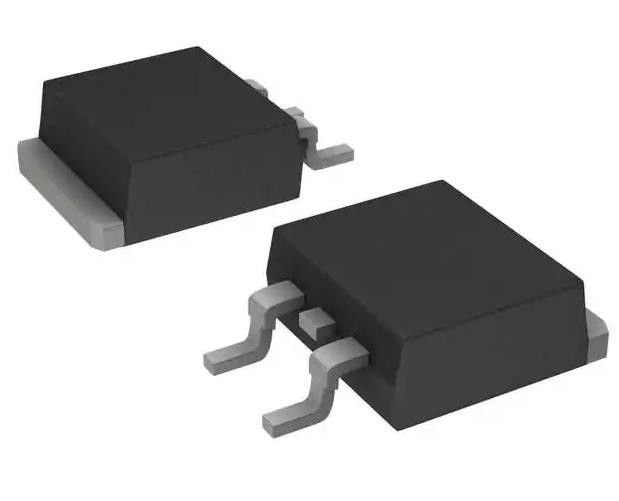

SQM120N06-3M5L-GE3 Oppervlakte Montage Ic N Kanaal 60 V 120A (Tc) 375W (Tc) TO-263
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SQM120N06-3M5L-GE3 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Drain naar bronspanning (Vdss): | 60 V | Stroom - continue afvoer (Id) @ 25°C: | 120A (TC) |
|---|---|---|---|
| Inrichtingsspanning (Max Rds On, Min Rds On): | 4.5V, 10V | Rds On (Max) @ Id, Vgs: | 3.5mOhm @ 29A, 10V |
| Vgs(th) (Max) @ Id: | 2.5V @ 250µA | Poortlast ((Maximum) Qg) @ Vgs: | 330 nC @ 10 V |
| Vgs (max): | ±20V | Inputcapacitieve weerstand ((Maximum) Ciss) @ Vds: | 14700 pF @ 25 V |
| Hoog licht: | SQM120N06-3M5L-GE3,TO-263 op het oppervlak monteren |
||
Productomschrijving
SQM120N06-3M5L-GE3 N-kanaal 60 V 120A (Tc) 375W (Tc) Oppervlakte-montage TO-263
Specificaties vanSQM120N06-3M5L-GE3
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | Vishay Siliconix |
| Reeks | Automotive, AEC-Q101, TrenchFET® |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 60 V |
| Stroom - continue afvoer (Id) @ 25°C | 120A (Tc) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 3.5mOhm @ 29A, 10V |
| Vgs(th) (Max) @ Id | 2.5V @ 250μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 330 nC @ 10 V |
| Vgs (max) | ±20V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 14700 pF @ 25 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 375W (Tc) |
| Werktemperatuur | -55°C ~ 175°C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | TO-263 |
| Pakket / doos | TO-263-3, D2Pak (2 Leads + Tab), TO-263AB |
| Basisproductnummer | SQM120 |
Kenmerken van SQM120N06-3M5L-GE3
• TrenchFET® Power MOSFET
• Verpakking met een lage thermische weerstand
• AEC-Q101 Qualifiedd
• 100% Rg en UIS getest
Milieu &Exportclassificaties van SQM120N06-3M5L-GE3
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
