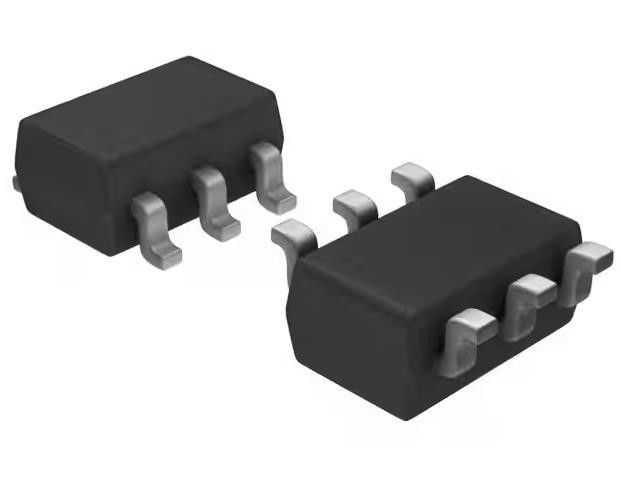

SN74LVC2GU04DBVR Inverter geïntegreerde schakelchip 2 kanaal SOT-23-6
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN74LVC2GU04DBVR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Logische type: | omvormer | Aantal circuits: | 2 |
|---|---|---|---|
| Aantal Input: | 2 | Max Voortplantingsvertraging @ V, Max CL: | 3.5ns @ 5V, 50pF |
| Spanning - Voeding: | 1,65V ~ 5,5V | Stroom - stilstand (maximaal): | 10 µA |
| Stroom - Uitgang hoog, laag: | 32mA, 32mA | Het Lage Niveau van de inputlogica -: | 0.41V ~ 1.38V |
| Hoog licht: | SN74LVC2GU04DBVR-omvormerchip,SOT-23-6-omvormerchip |
||
Productomschrijving
SN74LVC2GU04DBVR Inverter geïntegreerde schakelchip 2 kanaal SOT-23-6
Specificaties van SN74LVC2GU04DBVR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Poorten en omvormers | |
| Mfr | Texas Instruments |
| Reeks | 74LVC |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Logische type | Inverter |
| Aantal circuits | 2 |
| Aantal ingangen | 2 |
| Kenmerken | - |
| Spanning - Voeding | 1.65V ~ 5.5V |
| Stroom - stilstand (maximaal) | 10 μA |
| Stroom - Uitgang hoog, laag | 32mA, 32mA |
| Invoerlogisch niveau - laag | 0.41V ~ 1.38V |
| Invoerlogisch niveau - hoog | 1.24V ~ 4.13V |
| Maximale verspreidingsvertraging @ V, maximale CL | 3.5ns @ 5V, 50pF |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | SOT-23-6 |
| Pakket / doos | SOT-23-6 |
| Basisproductnummer | 74LVC2GU04 |
Kenmerken van SN74LVC2GU04DBVR
* Verkrijgbaar in de Texas Instruments NanoFree rmPackage
* Ondersteunt 5-V Vcc-operatie
* Invoer Voltages tot 5,5 V aanvaarden
* Maximaal tpd van 3,7 ns bij 3,3 V
* laag stroomverbruik, 10 A max 1 cc
* +24-mA-uitgangsmotor bij 3,3 V
* Typische Volp (Output Ground Bounce) < 0,8 V bij Vcc = 3,3 V, TA = 25C
* Typische VoHv (Output Vo Undershoot)>2 V bij Vcc = 3,3 V, TA = 25C
* loff Ondersteunt Live Insertion, Partial-Power-Down Mode en Back-Drive Protection
* Kan worden gebruikt als een downtranslator om ingangen van maximaal 5,5 V naar het Vcc-niveau te vertalen
* Onbufferde uitgangen
* Vergrendelingsprestaties hoger dan 100 mA per JESD 78, klasse II
* ESD-bescherming overschrijdt JESD
- 222000-V Mensenlichaammodel (A114-A)
- 200-V-machine model (A115-A)
- 1000-V-opgeladen apparaat model (C101)
Toepassingen van SN74LVC2GU04DBVR
Deze dubbele omvormer is ontworpen voor 1,65-V tot 5,5-V VCC-operatie.
Milieu &Exportclassificaties van SN74LVC2GU04DBVR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
