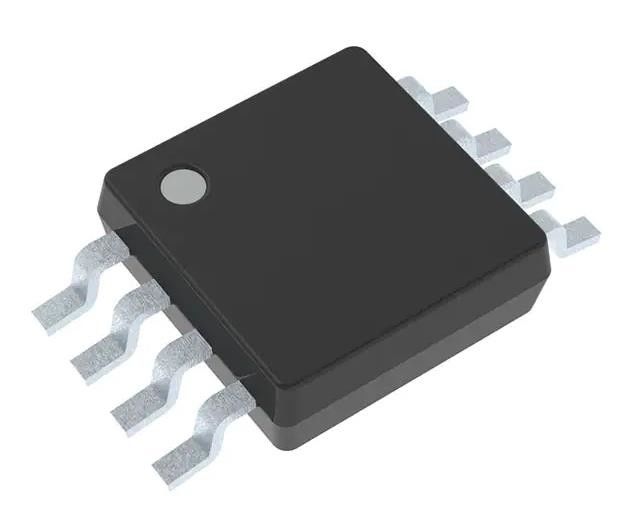

SN74LVC2G132DCUR NAND Gate IC 2 Kanaal Schmitt Trigger 8-VSSOP
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN74LVC2G132DCUR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Logische type: | NAND Gate | Aantal circuits: | 2 |
|---|---|---|---|
| Aantal Input: | 2 | Kenmerken: | Schmitt trigger |
| Spanning - Voeding: | 1,65V ~ 5,5V | Stroom - stilstand (maximaal): | 10 µA |
| Stroom - Uitgang hoog, laag: | 32mA, 32mA | Het Lage Niveau van de inputlogica -: | 0.39V ~ 1.87V |
| Hoog licht: | SN74LVC2G132DCUR doorgang,8-VSSOP-sluiting |
||
Productomschrijving
SN74LVC2G132DCUR NAND Gate IC 2 Kanaal Schmitt Trigger 8-VSSOP
Specificaties van SN74LVC2G132DCUR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Poorten en omvormers | |
| Mfr | Texas Instruments |
| Reeks | 74LVC |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Logische type | NAND-poort |
| Aantal circuits | 2 |
| Aantal ingangen | 2 |
| Kenmerken | Schmitt Trigger |
| Spanning - Voeding | 1.65V ~ 5.5V |
| Stroom - stilstand (maximaal) | 10 μA |
| Stroom - Uitgang hoog, laag | 32mA, 32mA |
| Invoerlogisch niveau - laag | 0.39V ~ 1.87V |
| Invoerlogisch niveau - hoog | 1.16V ~ 3.33V |
| Maximale verspreidingsvertraging @ V, maximale CL | 5ns @ 5V, 50pF |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-VSSOP |
| Pakket / doos | 8-VFSOP (0,091", 2,30 mm breedte) |
| Basisproductnummer | 74LVC2G132 |
Kenmerken van SN74LVC2G132DCUR
* Verkrijgbaar in Texas Instruments NanoFree TwPackage
* Ondersteunt 5-V Vcc-operatie
* Invoer Voltages tot 5,5 V aanvaarden
* Maximale tpd van 5,3 ns bij 3,3 V
* laag stroomverbruik, 10 pA max 1cc
* +24-mA-uitgangsmotor bij 3,3 V
* Typische Volp (Output Ground Bounce) < 0,8 V bij Vcc = 3,3 V, TA = 25C
* Typische VoHv (Output Vo Undershoot) >2 V bij Vcc = 3,3 V, TA = 25C
* loff Ondersteunt Live Insertion, Partial PowerDown Mode en Back Drive Protection
* Ondersteuning omzetting naar beneden (5V naar 3.3V en 3.3V naar 1.8V)
* Vergrendelingsprestaties hoger dan 100 mA per JESD 78, klasse II
* ESD-bescherming overschrijdt JESD
- 222000-V Mensenlichaammodel (A114-A)
- 200-V-machine model ((A115-A)
- 1000-V-opgeladen apparaat model (C101)
Toepassingen van SN74LVC2G132DCUR
Deze dual 2-input NAND gate met Schmitt-trigger-invoer is ontworpen voor 1,65-V tot 5,5-V VCC-operatie.
Milieu &Exportclassificaties van SN74LVC2G132DCUR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
