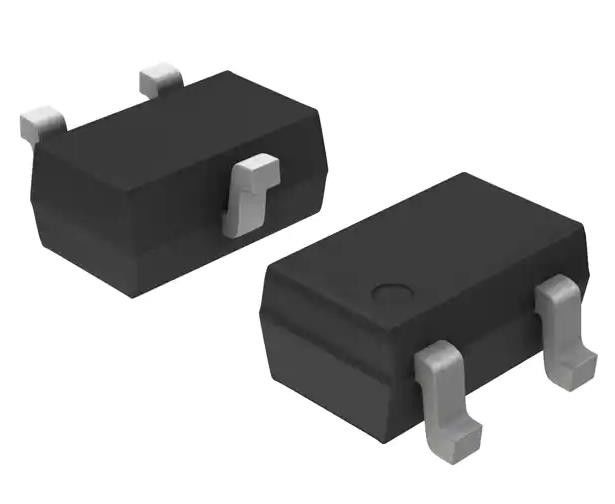

SMUN5113T1G Bipolaire transistor PNP met voorgevoeligheid - 50 V 100 mA 202 mW
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SMUN5113T1G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type transistor: | PNP - Voorsponsing | Huidig - Collector ((Maximum) Ic): | 100 mA |
|---|---|---|---|
| Voltage - (de Maximum) Analyse van de Collectorzender: | 50 V | Weerstand - Basis (R1): | 47 kOhms |
| Weerstand - Zenderbasis (R2): | 47 kOhms | De Huidige Aanwinst van gelijkstroom (hFE) (Min) @ Ic, Vce: | 80 @ 5mA, 10V |
| (Maximum) Vceverzadiging @ Ib, Ic: | 250 mV @ 300 μA, 10 mA | Huidig - (Maximum) Collectorscheiding: | 500nA |
Productomschrijving
SMUN5113T1G Bipolaire transistor PNP met voorgevoeligheid - 50 V 100 mA 202 mW
Specificaties van SMUN5113T1G
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| Bipolair (BJT) | |
| enkelvoudige, voorgevoelige bipolaire transistors | |
| Mfr | een half |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Verouderd |
| Type transistor | PNP - Voorspelbaar vooringenomen |
| Stroom - collector (Ic) (max) | 100 mA |
| Spanning - Verdeling van de collectoremitter (max) | 50 V |
| Resistor - basis (R1) | 47 kOhms |
| Resistor - basis van de zender (R2) | 47 kOhms |
| Gelijkstroomwinst (hFE) (min) @ Ic, Vce | 80 @ 5mA, 10V |
| Vce verzadiging (max) @ Ib, Ic | 250 mV @ 300 μA, 10 mA |
| Stroom - collectievergrens (maximaal) | 500nA |
| Vermogen - Max. | 202 mW |
| Montage-type | Oppervlakte |
| Pakket / doos | SC-70, SOT-323 |
| Verpakking van de leverancier | SC-70-3 (SOT323) |
| Basisproductnummer | SMUN5113 |
Kenmerken van SMUN5113T1G
• Vergemakkelijkt het circuitontwerp
• Vermindert de ruimte op het bord
• Vermindert het aantal componenten
• S- en NSV-prefix voor automobiel- en andere toepassingen die unieke site- en besturingswijzigingsvereisten vereisen; AEC-Q101 gekwalificeerd en PPAP-geschikt
• Deze apparaten zijn Pb-vrij, halogeenvrij/BFRvrij en voldoen aan de RoHS-normen
Toepassingen van SMUN5113T1G
Deze serie digitale transistors is ontworpen om een enkel apparaat en het externe weerstandsnet te vervangen.
Milieu &Exportclassificaties van SMUN5113T1G
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
