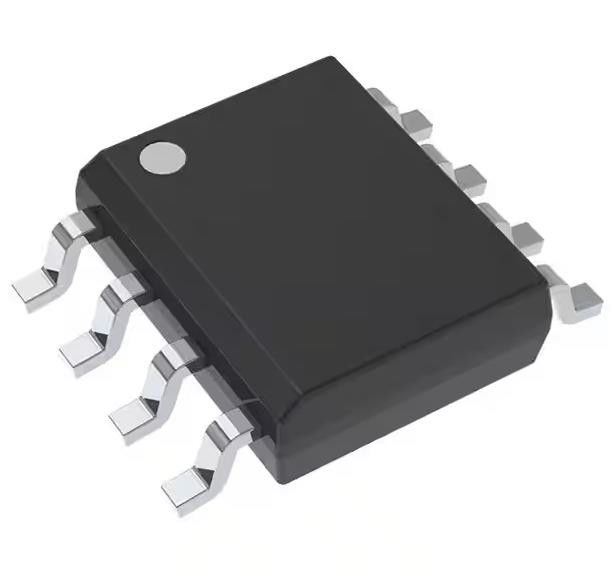

ISO7221BDR Digitale isolator voor algemeen gebruik 2500Vrms 2 kanaal 5Mbps 25kV/μs
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ISO7221BDR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 2 | Type kanaal: | Eenrichtingsverkeer |
|---|---|---|---|
| Voltage - Isolatie: | 2500Vrms | Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 25kV/µs |
| Gegevenspercentage: | 5Mbps | TpLH van de propagatievertraging/tpHL (Maximum): | 70ns, 70ns |
| (De Maximum) Vervorming van de impulsbreedte: | 3ns | Tijdstip van stijging / daling (type): | 1n, 1n |
Productomschrijving
ISO7221BDR Digitale isolator voor algemeen gebruik 2500Vrms 2 kanaal 5Mbps 25kV/μs
Specificaties van ISO 7221BDR
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Digitale isolatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Technologie | Capacitatieve koppeling |
| Type | Algemeen doel |
| Geïsoleerde macht | - Nee, niet echt. |
| Aantal kanalen | 2 |
| Type kanaal | Eenrichtingsverkeer |
| Spanning - Isolatie | 2500 Vrms |
| Gemene modus Transiente immuniteit (min) | 25 kV/μs |
| Gegevenspercentage | 5 Mbps |
| Verspreidingsvertraging tpLH / tpHL (max) | 70n, 70n |
| Vervorming van de pulsbreedte (max) | 3ns |
| Tijdstip van stijging / daling (type) | 1n, 1n |
| Spanning - Voeding | 3V ~ 5,5V |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | ISO 7221 |
Specificaties van ISO 7221BDR
• Opties voor signaleringssnelheden van 1, 5, 25 en 150 Mbps
¢ lage pulsbreedtevervorming (PWD); 1-ns Max.
Low Jitter Content; 1 ns Typ bij 150 Mbps
• 50 kV/μs Typische tijdelijke immuniteit
• Werkt met 2,8 V (C-klasse),3.3-V- of 5-V-voorzieningen
• 4-kV ESD-bescherming
• Hoge elektromagnetische immuniteit
• Bewerkingsbereik van 40°C tot +125°C
• Typische levensduur van 28 jaar bij nominale spanning (zie Hoogspanningslevensduur van de ISO72x-familie van digitale isolatoren en isolatiecapacitoren)
• Veiligheidsgerelateerde certificeringen
️ VDE basisisolatie met 4000-VPK VIOTM, 560 VPK VIORM per DIN VDE V 0884-11:2017-01 en DIN EN 61010-1 (VDE 0411-1)
¥ 2500 VRMS Isolatie per UL 1577
CSA goedgekeurd voor IEC 60950-1 en IEC 62368-1
Toepassingen van ISO 7221BDR
• Industriële veldbussen
¢ Modbus
¢ ProfibusTM
DeviceNetTM-gegevensbussen
• Computerperifere interface
• Servocontrolesinterface
• Verzameling van gegevens
Milieu &Exportclassificaties van ISO 7221BDR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
