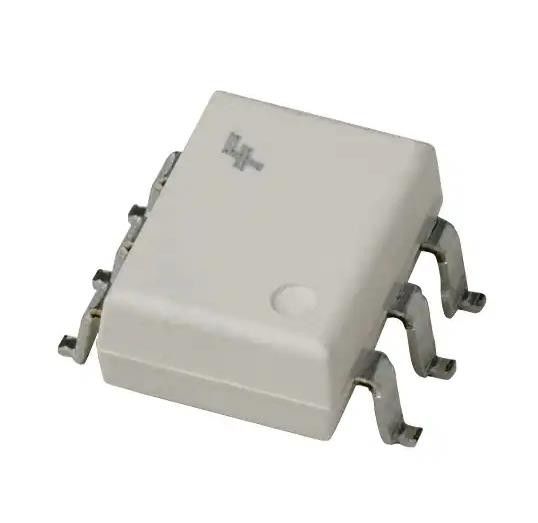

H11L1SR2M Logic Output Optoisolator 1MHz Open Collector 4170Vrms 1 Kanaal
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | H11L1SR2M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 1 | Input - Zij1/side 2: | 1/0 |
|---|---|---|---|
| Voltage - Isolatie: | 4170Vrms | Invoertype: | D.C. |
| Uitvoertype: | Open Collector | Huidig - Output/Kanaal: | 50 mA |
| Gegevenspercentage: | 1MHz | TpLH van de propagatievertraging/tpHL (Maximum): | 4µs, 4µs |
Productomschrijving
H11L1SR2M Logic Output Optoisolator 1MHz Open Collector 4170Vrms 1 Kanaal
Specificaties van H11L1SR2M
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| optische isolatoren | |
| Logic Output Optoisolators | |
| Mfr | een half |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Aantal kanalen | 1 |
| Invoer - Zijde 1/Zijde 2 | 1/0 |
| Spanning - Isolatie | 4170Vrms |
| Gemene modus Transiente immuniteit (min) | - |
| Invoertype | D.C. |
| Uitvoertype | Open collector |
| Stroom - Uitgang / Kanaal | 50 mA |
| Gegevenspercentage | 1MHz |
| Verspreidingsvertraging tpLH / tpHL (max) | 4 μs, 4 μs |
| Tijdstip van stijging / daling (type) | 100 ns, 100 ns |
| Spanning - naar voren (Vf) (type) | 1.2V |
| Stroom - gelijkstroom naar voren (als) (max) | 30 mA |
| Spanning - Voeding | 3V ~ 15V |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 6-SMD, Gull Wing |
| Verpakking van de leverancier | 6-SMD |
| Basisproductnummer | H11L1 |
Kenmerken van H11L1SR2M
■ Hoge gegevenssnelheid, 1 MHz typisch (NRZ)
■ Geen vergrendeling en geen schommelingen in alle spannings- en temperatuurbereiken
■ Microprocessorcompatibele schijf
■ Logic Compatible Output Sinks 16 mA bij maximaal 0,4 V
■ Gewaarborgde hysteresis op/uit de drempel
■ Breed voedingsspanningsvermogen, compatibel met alle populaire logische systemen
■ Veiligheid en regelgevende goedkeuringen:
UL1577, 4.170 VACRMS voor 1 minuut
DIN-EN/IEC60747-5-5, 850 V Spitswerkingsspanning
Toepassingen van H11L1SR2M
■ Logic-to-Logic Isolator
■ Programmabele stroomniveau sensor
■ Lijnontvanger Verwijder geluidsoverlast en voorbijgaande problemen
■ AC- naar TTL-conversie
■ Digitale programmering van stroomvoorzieningen
■ Interfaces tussen computers en randapparatuur
Milieu &Exportclassificaties van H11L1SR2M
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
