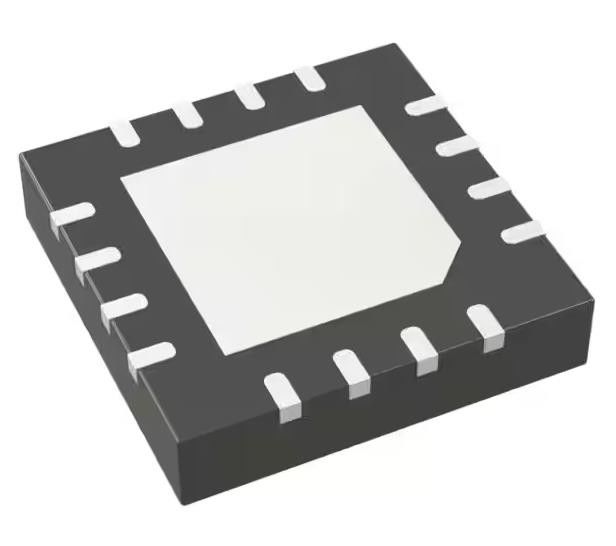

ADG658YCPZ 1 Circuit IC-schakelaar 8:1 75Ohm 16-LFCSP-VQ (4x4)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ADG658YCPZ |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Multiplexer/Demultiplexer-circuit: | 8:01 | Aantal circuits: | 1 |
|---|---|---|---|
| (De Maximum) Weerstand van de op-staat: | 75Ohm | Kanaal-aan-kanaal Aanpassing (Δ Ron): | 1,3 ohm |
| Voltage - de Levering, kiest uit (V+): | 2V ~ 12V | Voltage - Dubbele Levering, (V±): | ±2V ~ 6V |
Productomschrijving
ADG658YCPZ 1 Circuit IC Switch 8:1 75Ohm 16-LFCSP-VQ (4x4)
Specificaties van ADG658YCPZ
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Interface | |
| Analoogschakelaars, multiplexers, demultiplexers | |
| Mfr | Analog Devices Inc. |
| Reeks | - |
| Pakket | Tray |
| Schakelcircuit | - |
| Multiplexer-/demultiplexercircuit | 8:01 |
| Aantal circuits | 1 |
| Instandhoudingsvermogen (max) | 75 ohm |
| Kanal-op-kanaal-matching (ΔRon) | 1.3 Ohm |
| Spanning - Voeding, enkelvoudig (V+) | 2V ~ 12V |
| Spanning - Voeding, dubbel (V±) | ±2V ~ 6V |
| Schakeltijd (Ton, Toff) (Max) | 115 n, 45 n |
| -3 dB bandbreedte | 210 MHz |
| Injectie van lading | 2pC |
| Capaciteit van het kanaal (CS ((uitgeschakeld), CD ((uitgeschakeld)) | 4pF, 23pF |
| Stroom - lek (IS(uit) (max) | 200 pA |
| Overstroom | - |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-VQFN Blootgestelde pad, CSP |
| Verpakking van de leverancier | 16-LFCSP-VQ (4x4) |
| Basisproductnummer | ADG658 |
Kenmerken van ADG658YCPZ
* ±2 V tot ±6 V dubbele voeding
* 2 V tot 12 V enkelvoudige voeding
* Temperatuurbereik voor auto's: -40°C tot +125°C
* < 0,1 nA lekstromen
* 45 Ω bij weerstand over het volledige signaalbereik
* Overschakeling van spoor naar spoor
* Single 8-to-1 multiplexer ADG658
* Differentiële 4-tot-1-multiplexer ADG659
* LFCSP/TSSOP/QSOP-pakketten met 16 leidingen
* Typisch vermogen < 0,1 μW
* TTL/CMOS-compatibele ingangen
* Pakketupgrades naar 74HC4051/74HC4052 en MAX4051/MAX4052/MAX4581/MAX4582
Toepassingen van ADG658YCPZ
* Toepassingen in de automobielindustrie
* Automatische testapparatuur
* Systemen voor het verkrijgen van gegevens
* Systemen op batterij
* Communicatiesystemen
* Audio- en video-signaalrouting
* Vervanging van de relais
* Systemen voor bemonstering en opslag
* Industriële besturingssystemen
Milieu- en exportclassificatiesvanADG658YCPZ
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
