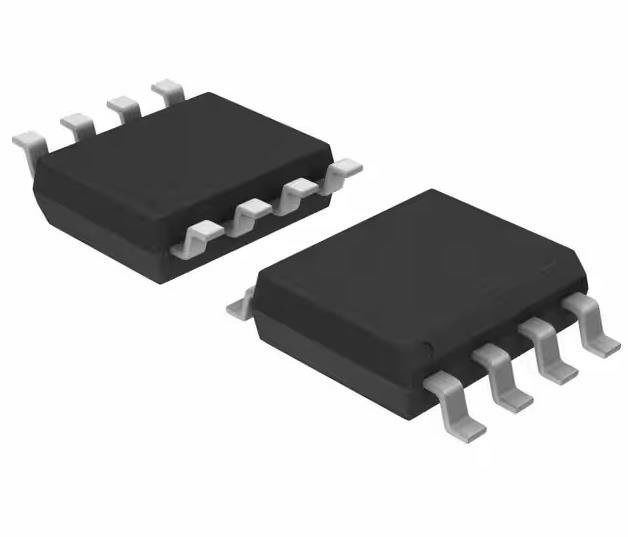

MIC4224YM Low-Side Gate Integrated Circuit Chip Driver IC Niet-omkeerbare 8-SOIC
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MIC4224YM |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Gedreven Configuratie: | Laag-kant | Type kanaal: | Onafhankelijk |
|---|---|---|---|
| Aantal Bestuurders: | 2 | Poorttype: | N-Channel MOSFET |
| Spanning - Voeding: | 4.5V ~ 18V | Logicavoltage - VIL, VIH: | 0,8 V, 2,4 V |
| Huidig - Piekoutput (Bron, Gootsteen): | 4A, 4A | Tijdstip van stijging / daling (type): | 15ns, 15ns |
Productomschrijving
MIC4224YM Low-Side Gate Integrated Circuit Chip Driver IC Niet-omkeerbare 8-SOIC
Specificaties van MIC4224YM
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Draaiers van hekken | |
| Mfr | Microchiptechnologie |
| Reeks | - |
| Pakket | Buis |
| Gedreven configuratie | De laagste kant |
| Type kanaal | Onafhankelijk |
| Aantal bestuurders | 2 |
| Type poort | N-kanaal MOSFET |
| Spanning - Voeding | 4.5V ~ 18V |
| Logische spanning - VIL, VIH | 0.8V, 2.4V |
| Stroom - piekuitgang (bron, put) | 4A, 4A |
| Invoertype | Niet-invertend |
| Tijdstip van stijging / daling (type) | 15n, 15n |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | MIC4224 |
KenmerkenvanMIC4224YM
• 4,5 V tot 18 V voedingsspanningsbereik
• Hoge piekbron/zinkstroom
± 3A bij VDD = 8V
±4A bij VDD = 12V
• 15ns/15ns stijgings- en valtijden met een belasting van 2000 pF
• 25ns/35ns (stijgend/dalend) inputverspreidingsvertraging
• 20ns/45ns (Rising/Falling) zorgen voor vertragingen bij de voortplanting
• Active high-driver active inputs met 100kΩ pull-ups
• CMOS- en TTL-logische invoer en mogelijk maken van drempelwaarden die onafhankelijk zijn van de voedingsspanning
• Bescherming van de bestuurder tot -5V bij -40mA
• Uitgang Vergrendelingsbescherming tegen omgekeerde stroom > 500 mA
• Industriestandaard pin out met twee pakketopties
¢ ePAD MSOP-8 (θJA = 60°C/W)
️ 8-pin SOIC (θJA = 120°C/W)
• Verkrijgbaar in tweevoudige omkering (MIC4223), tweevoudige niet-omkering (MIC4224) en complementaire (MIC4225)
• Dual-output aandrijving door parallelle kanalen
• temperatuurbereik van -40°C tot +125°C bij de werkpunten
BeschrijvingenvanMIC4224YM
• High-Efficiency MOSFET-switching
• Stroomvoorzieningen voor de schakelaarstand
• DC-naar-DC-omvormers
• Motor- en magnetronen
• Uur- en lijnrijders
• Synchrone rechtlijners
• Impulstransformer aandrijving
• Schakelversterkers van klasse D
Milieu- en exportclassificatiesvanMIC4224YM
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
