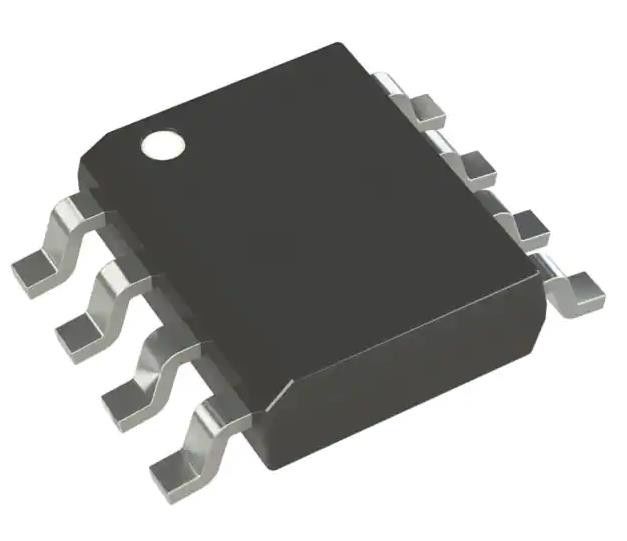

MCP1407T-E/SN Low-Side Gate Integrated Circuit Chip Driver IC Niet-omkeerbare 8-SOIC
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MCP1407T-E/SN |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Gedreven Configuratie: | Laag-kant | Type kanaal: | Alleenstaande |
|---|---|---|---|
| Aantal Bestuurders: | 1 | Poorttype: | IGBT, N-kanaal, P-kanaal MOSFET |
| Spanning - Voeding: | 4.5V ~ 18V | Logicavoltage - VIL, VIH: | 0,8 V, 2,4 V |
| Huidig - Piekoutput (Bron, Gootsteen): | 6A, 6A | Invoertype: | Niet-omkeert |
Productomschrijving
MCP1407T-E/SN Low-Side Gate Integrated Circuit Chip Driver IC Niet-omkeerbare 8-SOIC
Specificaties van MCP1407T-E/SN
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Draaiers van hekken | |
| Mfr | Microchiptechnologie |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Gedreven configuratie | De laagste kant |
| Type kanaal | Alleenstaande |
| Aantal bestuurders | 1 |
| Type poort | IGBT, N-kanaal, P-kanaal MOSFET |
| Spanning - Voeding | 4.5V ~ 18V |
| Logische spanning - VIL, VIH | 0.8V, 2.4V |
| Stroom - piekuitgang (bron, put) | 6A, 6A |
| Invoertype | Niet-invertend |
| Tijdstip van stijging / daling (type) | 20n, 20n |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | MCP1407 |
KenmerkenvanMCP1407T-E/SN
• Hoge piekstroom: 6,0 A (typisch)
• Lage doorstroming/doorgeleidingstroom in de uitgangsfase
• Breed werkbereik van de invoerspanning:
- 4,5 V tot 18 V
• Hoog capacitair laadvermogen:
- 2500 pF in 20 ns
- 6800 pF in 40 ns
• Korte vertragingstijden: 40 ns (typisch)
• Gepaste stijging/valtijden
• lage voedingsstroom:
- Met Logic ¥1 ¥ Input ¥ 130 μA (typisch)
- Met Logic ¥0 ¥ Input ¥ 35 μA (typisch)
• Vergrendeling beschermd: 1,5A tegenstrijdige stroom weerstaan
• Logische ingang zal een negatieve schommeling van tot 5V weerstaan
• Pin compatibel met de TC4420/TC4429 apparaten
• Ruimtebesparende 8-pin SOIC, PDIP en 8-pin 6 x 5 mm DFN-pakketten
BeschrijvingenvanMCP1407T-E/SN
• Stroomvoorzieningen voor de schakelstand
• Pulstransformer aandrijving
• Lijnchauffeurs
• Motor- en magnetische aandrijving
Milieu- en exportclassificatiesvanMCP1407T-E/SN
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
