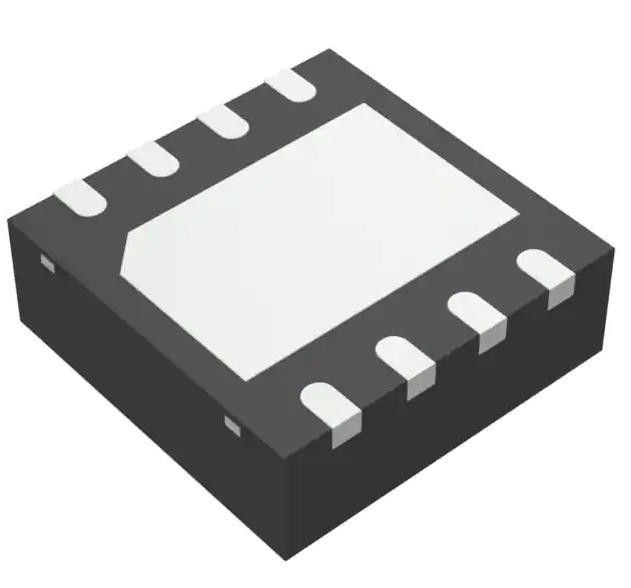

TPS28225TDRBRQ1 Half-Bridge Gate Driver IC Niet-omkeerbare 8-SON (3x3)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS28225TDRBRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Versterkertype: | Huidige gevoel | Aantal circuits: | 1 |
|---|---|---|---|
| Uitvoertype: | Enkelzijdig | Zwenksnelheid: | 0.4V/µs |
| Gewinbandbreedteproduct: | 80kHz | Huidig - Bias Ingevoerd: | 28 µA |
| Voltage - Ingevoerde Compensatie: | 5 µV | Stroom - aanbod: | 65µA |
Productomschrijving
TPS28225TDRBRQ1 Half-Bridge Gate Driver IC Niet-omkeerbare 8-SON (3x3)
Specificaties van TPS28225TDRBRQ1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Draaiers van hekken | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Gedreven configuratie | Halve brug |
| Type kanaal | Synchroon |
| Aantal bestuurders | 2 |
| Type poort | N-kanaal MOSFET |
| Spanning - Voeding | 4.5V ~ 8.8V |
| Logische spanning - VIL, VIH | 0.8V, 2.1V |
| Stroom - piekuitgang (bron, put) | 2A, 2A |
| Invoertype | Niet-invertend |
| Hoge zijdespanning - Max (Bootstrap) | 33 V |
| Tijdstip van stijging / daling (type) | 10n, 10n |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-VDFN blootgestelde pad |
| Verpakking van de leverancier | 8-SON (3x3) |
| Basisproductnummer | TPS28225 |
KenmerkenvanTPS28225TDRBRQ1
• Kwalificeerd voor automobiel toepassingen
• Voert twee N-kanaals MOSFET's aan met 14-ns adaptieve doodtijd
• Spanning van de brede poort: 4,5 V tot 8,8 V met een optimaal rendement bij 7 V tot 8 V
• Invoerspanning van de trein van het breedvermogenssysteem: 3 V tot 27 V
• Breed ingevoerde PWM-signalen: 2-V tot 13,2-V amplitude
• In staat om MOSFET's te activeren met ≥ 40 A stroom per fase
• Hoogfrequente werking: verspreidingsvertraging van 14 ns en stijgings- of valtijd van 10 ns maken FSW tot 2 MHz mogelijk
• In staat om <30 ns input PWM-impulsen te verspreiden
• De laagzijdige aandrijfsink-opweerstand (0,4 Ω) voorkomt de dV/dT-gerelateerde doorstroming
• Drie-staat PWM-invoer voor het uitschakelen van de stationsfase
• Ruimtebesparende activering (invoer) en vermogen (uitvoer) op dezelfde pin
• Thermische uitschakeling
• UVLO-bescherming
• Interne bootstrapdiode
• Economische SOIC-8 en thermisch versterkte VSON-8-pakketten van 3 mm × 3 mm
• Vervanging met hoge prestaties van populaire drivers voor drie-staat-invoer
BeschrijvingenvanTPS28225TDRBRQ1
• Meerfasige DC-naar-DC-omvormers met analoge of digitale besturing
• Synchrone rectificatie voor geïsoleerde laadpunten
• Draadloze laadzender
Milieu- en exportclassificatiesvanTPS28225TDRBRQ1
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
