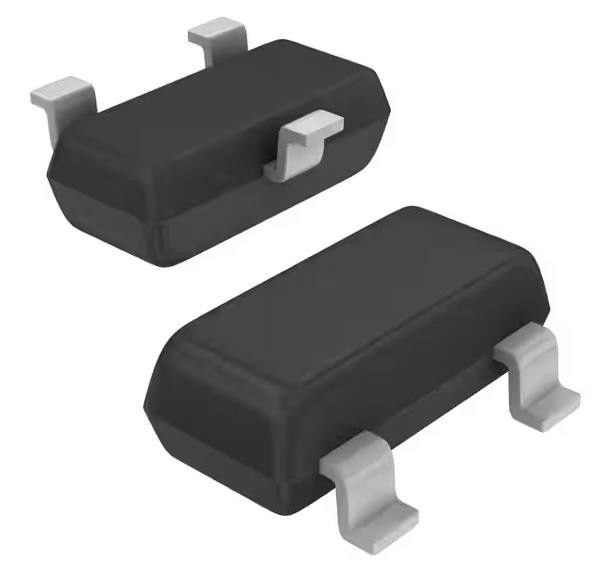

SZMMBZ18VALT1G 25V Klem 1.6A Ipp Tvs Diode oppervlakte montage SOT-23-3
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SZMMBZ18VALT1G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Eenrichtingskanalen: | 2 | Spanning - Omgekeerde afstand houden (type): | 14.5V |
|---|---|---|---|
| Spanning - Doorslag (Min): | 17.1V | Voltage - (Maximum) Vastklemmen @ Ipp: | 25 V |
| Stroom - Piekpuls (10/1000µs): | 1.6A | Vermogen - Piekpuls: | 40 W |
| Toepassingen: | Vervaardiging van auto's | Werktemperatuur: | -55°C ~ 150°C (TJ) |
Productomschrijving
SZMMBZ18VALT1G 25V Klem 1.6A Ipp Tvs Diode oppervlakte montage SOT-23-3
Specificaties van SZMMBZ18VALT1G
| TYPE | Beschrijving |
| Categorie | Bescherming van het circuit |
| Transitory voltage suppressors (TVS) | |
| TVS-dioden | |
| Mfr | een half |
| Reeks | Automobilerij, AEC-Q101 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | Zener |
| Eenrichtingskanalen | 2 |
| Spanning - omgekeerde standoff (type) | 14.5V |
| Spanning - afbraak (min) | 17.1V |
| Spanning - Klem (max) @ Ipp | 25 V |
| Stroom - Piekpuls (10/1000μs) | 1.6A |
| Vermogen - Piekpuls | 40 W |
| Bescherming van elektriciteitslijnen | - Nee, niet echt. |
| Toepassingen | Vervaardiging van auto's |
| Capaciteit @ Frequentie | - |
| Werktemperatuur | -55 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-236-3, SC-59, SOT-23-3 |
| Verpakking van de leverancier | SOT-23-3 (TO-236) |
| Basisproductnummer | SZMMBZ18 |
KenmerkenvanSZMMBZ18VALT1G
• Het SOT−23-pakket maakt twee afzonderlijke eenrichtingsconfiguraties of een enkele tweerichtingsconfiguratie mogelijk
• Standaard breukspanningsbereik Zener − 5,6 V tot 47 V
• Piekvermogen − 24 of 40 W @ 1,0 ms (eenrichtings), per figuur 6
• ESD-rating:
- Klasse 3B (> 16 kV) per model van het menselijk lichaam
- Klasse C (> 400 V) per model
• ESD-classificatie van IEC61000−4−2 Niveau 4, ±30 kV Contactontlading
• Maximale klemspanning @ piekpulsstroom
• Lage lekkage < 5,0 A
• Brandbaarheid UL 94 V−0
• SZ voorvoegsel voor automobiel- en andere toepassingen waarvoor unieke site- en besturingswijzigingsvereisten vereist zijn; AEC-Q101 gekwalificeerd en PPAP-geschikt
• Deze apparaten zijn Pb-vrij en voldoen aan de RoHS-normen
BeschrijvingenvanSZMMBZ18VALT1G
Deze dubbele monolithische silicium-Zener-dioden zijn ontworpen voor toepassingen die een tijdelijke overspanningsbescherming vereisen.
Milieu- en exportclassificatiesvanSZMMBZ18VALT1G
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
