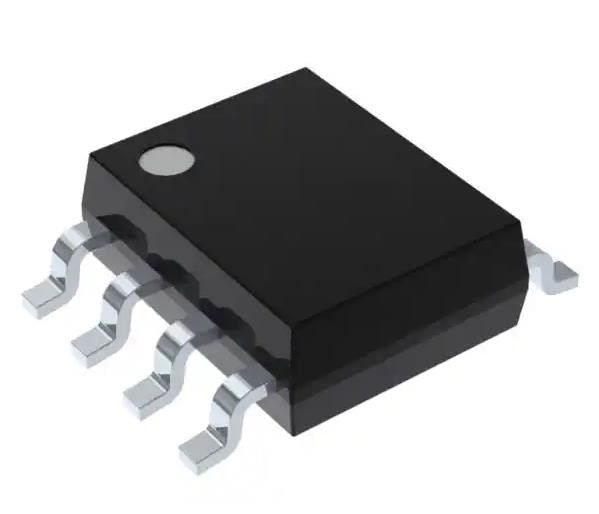

MAX942CSA+ Comparator Algemeen doel CMOS Push-Pull TTL 8-SOIC
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MAX942CSA+ |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal elementen: | 2 | Uitvoertype: | CMOS, Balans, TTL |
|---|---|---|---|
| Voltage - de Levering, kiest/Dubbel uit (±): | 2.7V ~ 5.5V | Voltage - Ingevoerde (Maximum) Compensatie: | 2mV @ 5,5V |
| Huidig - Bias Ingevoerd (Maximum): | 0.15µA @ 5.5V | Stroom - stilstand (maximaal): | 600 µA |
| CMRR,PSRRRR (type): | 81.94dB CMRR, 81.94dB PSRR | (Maximum) propagatievertraging: | 80ns |
Productomschrijving
MAX942CSA+ Comparator Algemeen doel CMOS Push-Pull TTL 8-SOIC
Specificaties van MAX942CSA+
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Lineair | |
| Vergelijkers | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Reeks | - |
| Pakket | Buis |
| Productstatus | Actief |
| Type | Algemeen doel |
| Aantal elementen | 2 |
| Uitvoertype | CMOS, Push-Pull, TTL |
| Spanning - Voeding, enkel/tweevoudig (±) | 2.7V ~ 5.5V |
| Spanning - Input Offset (Max) | 2mV @ 5,5V |
| Stroom - Input Bias (Max) | 0.15 μA @ 5,5 V |
| Stroom - Uitgang (type) | - |
| Stroom - stilstand (maximaal) | 600 μA |
| CMRR, PSRR (type) | 81.94 dB CMRR, 81.94 dB PSRR |
| Verspreidingsvertraging (maximaal) | 80 ns |
| Hysteresis | - |
| Werktemperatuur | 0°C ~ 70°C |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | MAX942 |
KenmerkenvanMAX942CSA+
● Verkrijgbaar in μMAX-pakket
● Geoptimaliseerd voor 3V- en 5V-toepassingen (werk tot 2,7V)
● Snelle, 80ns verspreidingsvertraging (5mV Overdrive)
● Invoerspanningsbereik van spoor naar spoor
● lage 350 μA voedingsstroom per comparator
● Lage, 1mV Offset Spanning
● Interne hysteresis voor schone schakeling
● Uitgangen Swing 200mV van Power Rails
● CMOS/TTL-compatibele uitgangen
● Uitgangsvergrendeling (alleen MAX941)
● Afsluitfunctie (alleen MAX941)
BeschrijvingenvanMAX942CSA+
● 3V/5V-systemen
● Systemen die op batterijen werken
● Drempeldetectoren/discriminatoren
● Lijnontvangers
● Zero-Crossing Detectors
● Proefcirkuten
Milieu- en exportclassificatiesvanMAX942CSA+
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
