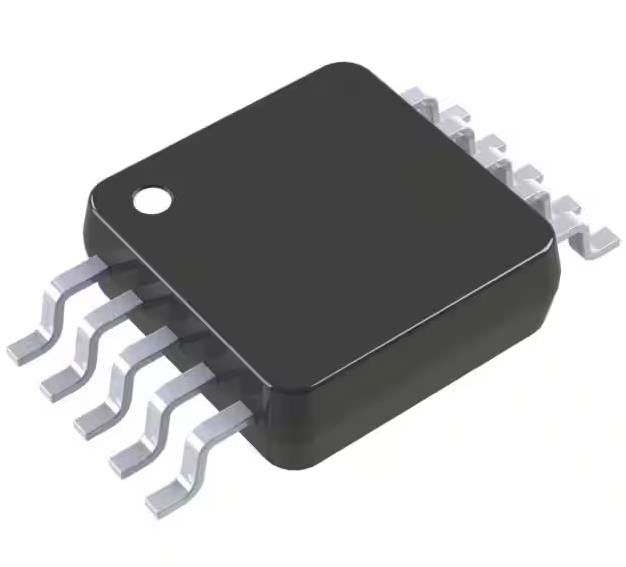

DS1390U-3+ Realtimeklok (RTC) IC Klok/Kalender SPI 10-TFSOP, 10-MSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DS1390U-3+ |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Type: | Klok/Kalender | Kenmerken: | Alarm, schrikkeljaar, vierkantgolf-uitgang, druppeloplader |
|---|---|---|---|
| Tijdformaat: | HH: MM.: SS: hh (12/24 u) | Datumformaat: | YY-MM.-DD-dd |
| Spanningsvoorziening: | 2.7V ~ 3.3V | Voltage - Levering, Batterij: | 1.3V ~ 3.7V |
Productomschrijving
DS1390U-3+ Real Time Clock (RTC) IC Clock/Calendar SPI 10-TFSOP, 10-MSOP
Specificaties van DS1390U-3+
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Tijdstip | |
| Echttijdklokken | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Reeks | - |
| Pakket | Buis |
| Productstatus | Actief |
| Type | Uur/kalender |
| Kenmerken | Alarm, schrikkeljaar, vierkantgolf-uitgang, druppeloplader |
| Geheugengrootte | - |
| Tijdformaat | HH:MM:SS:hh (12/24 uur) |
| Datumformaat | Het bedrag van de vergoeding |
| Interface | SPI |
| Spanning - Voeding | 2.7V ~ 3.3V |
| Spanning - Voeding, batterij | 1.3V ~ 3.7V |
| Stroom - Tijdbepaling (maximaal) | 125 μA @ 2,7 V ~ 3,3 V |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 10-TFSOP, 10-MSOP (0,118", 3,00 mm breedte) |
| Verpakking van de leverancier | 10-uMAX/uSOP |
| Basisproductnummer | DS1390 |
KenmerkenvanDS1390U-3+
● Echttijdklokken tellen honderde delen van seconden, seconden, minuten, uren, dag, datum, maand en jaar met schrikkeljaarcompensatie tot 2100
● Output Pin Configurable as Interrupt of Square Wave met programmeerbare frequentie van 32.768kHz, 8.192kHz, 4.096kHz of 1Hz (DS1390/DS1393/ DS1394 alleen)
● Eén alarm voor de tijd van de dag
● Het detecteren en schakelen van stroomonderbrekingen
● Reset Output/Debounced Input (DS1391/DS1393)
● Afzonderlijke SQW- en INT-uitvoer (DS1392)
● De mogelijkheid om een lading op te laden
● SPI ondersteunt modus 0 en 2 (DS1394)
● SPI ondersteunt modus 1 en 3 (DS1390/DS1391)
● 3-draad interface (DS1392/DS1393)
● 4MHz bij 3,0 V en 3,3 V
● 1MHz bij 1,8 V
● Drie werkspanningen: 1,8V ±5%, 3,0V ±10% en 2,97 tot 5,5V (DS1394: 3,3V ±10%)
● Temperatuurbereik in de industrie: -40°C tot +85°C
● Laboratoria voor verzekeraars (UL) erkend
Beschrijvingen van DS1390U-3+
● Handtoestellen
● GPS- en telematicaapparaten
● Ingebedde tijdstempel
● Medische hulpmiddelen
Milieu- en exportclassificatiesvanDS1390U-3+
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
