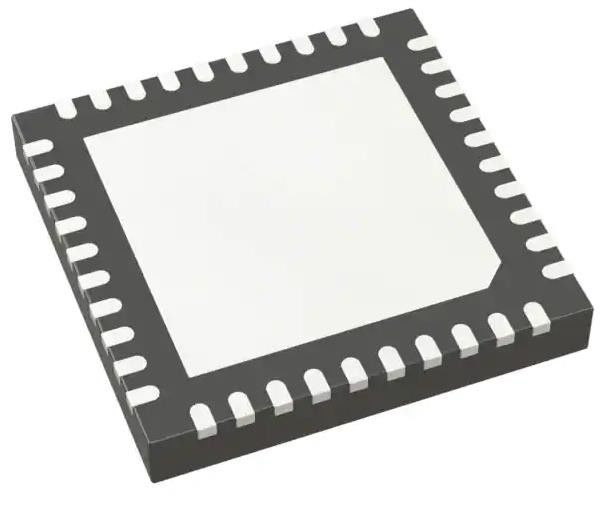

LTC3853EUJ#TRPBF Controller IC Buck Regulator Positieve uitgang Stepping-Down DC-DC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LTC3853EUJ#TRPBF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Transistorschauffeur | Functie: | Stap naar beneden |
|---|---|---|---|
| Outputfasen: | 3 | Aantal output: | 3 |
| Spanning - Voeding (Vcc/Vdd): | 4,5V ~ 24V | Frequentie - Overstappen: | 250 kHz ~ 750 kHz |
Productomschrijving
LTC3853EUJ#TRPBF Controller IC Buck Regulator Positieve uitgang Stepping-Down DC-DC
Specificaties van LTC3853EUJ#TRPBF
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC-DC-schakelaars | |
| Mfr | Analog Devices Inc. |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Uitvoertype | Transistorschauffeur |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Aantal output | 3 |
| Fases van de productie | 3 |
| Spanning - Voeding (Vcc/Vdd) | 4.5V ~ 24V |
| Frequentie - Overstappen | 250 kHz ~ 750 kHz |
| Werkcyclus (maximaal) | 98% |
| Synchrone rechtgever | - Ja, dat klopt. |
| Clock Sync | - Nee, niet echt. |
| Seriële interfaces | - |
| Beheersfuncties | Stroomlimiet, activeren, frequentieregeling, goed vermogen, zachte start, tracking |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 40-WFQFN Blootgestelde pad |
| Verpakking van de leverancier | 40-QFN (6x6) |
| Basisproductnummer | LTC3853 |
Kenmerken van LTC3853EUJ#TRPBF
* Triple, 120° Fase Controllers verminderen de vereiste Input Capacity en het geluid veroorzaakt door de voedingsbron
* Kan worden geconfigureerd als een 180° Dual Phase Controller plus een Single Phase Controller
* De derde fase kan regelen tot een uitgang van 13,5 V
* Hoge efficiëntie: tot 92%
* RSENSE- of DCR-stroomgevoel
* ± 0,75% 0,8V Uitgangsspanning nauwkeurigheid
* Fase-lockbare vaste frequentie 250 kHz tot 750 kHz
* Ondersteunt voorgevoelige uitgangen
* Dual N-Channel MOSFET Synchrone Drive
* Breed VIN-bereik: 4,5 V tot 24 V werking (28 V Abs Max)
* Verstelbare zachte start-stroomrampen of tracking
* Foldback Output Current Limiting
* Bescherming tegen uitgangsoverspanning
* Dual Power Good Output Voltage Monitors
* 40-Lead 6 mm × 6 mm QFN-pakket
Toepassingen vanLTC3853EUJ#TRPBF
De LTC®3853 is een hoogwaardige triple output stepdown switching regulator controller die alle Nchannel synchrone power MOSFET-stadia aandrijft.
Milieuclassificaties en exportclassificaties vanLTC3853EUJ#TRPBF
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
