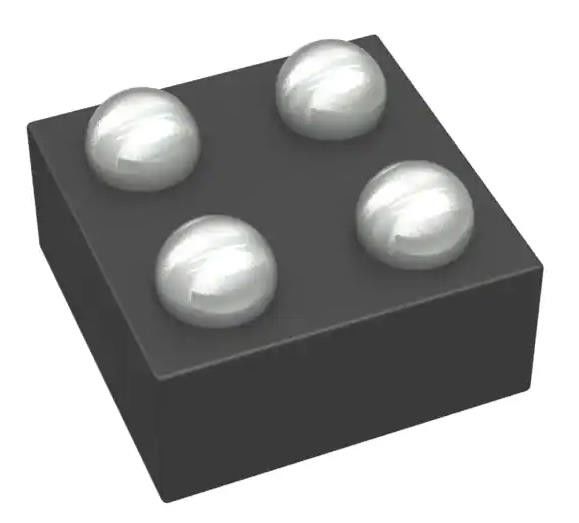

TPS22901YFPR IC-chip Stroomschakelaar/driver 1:1 P-kanaal 500mA 4-DSBGA
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS22901YFPR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 1 | Verhouding - Input:Output: | 0,042361111 |
|---|---|---|---|
| Configuratie van de output: | Hoge Kant | Uitvoertype: | P-Channel |
| Interface: | ON/OFF | Spanning - belasting: | 1V ~ 3.6V |
| Huidig - (Maximum) Output: | 500 mA | Rds (Type): | 78mOhm |
Productomschrijving
TPS22901YFPR IC Chip Power Switch/Driver 1:1 P-Channel 500mA 4-DSBGA
Specificaties vanTPS22901YFPR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Schakelaars voor de distributie van stroom, ladingschauffeurs | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type schakelaar | Algemeen doel |
| Aantal output | 1 |
| Verhouding - Input:Output | 0.042361111 |
| Configuratie van de output | Hoge kant |
| Uitvoertype | P-kanaal |
| Interface | Aan/uit |
| Spanning - belasting | 1V ~ 3,6V |
| Spanning - Voeding (Vcc/Vdd) | Niet vereist |
| Stroom - Uitgang (max) | 500 mA |
| Rds Aan (type) | 78mOhm |
| Invoertype | Niet-invertend |
| Kenmerken | Slew Rate gecontroleerd |
| Bescherming tegen fouten | - |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 4-DSBGA |
| Pakket / doos | 4-XFBGA, DSBGA |
| Basisproductnummer | TPS22901 |
Kenmerken van TPS22901YFPR
• Geïntegreerde P-kanaalschakelaar
• Lage ingangsspanning: 1 V tot 3,6 V
• ON-weerstand (typische waarden)
¥ rON = 78 mΩ bij VIN = 3,6 V
¥ rON = 93 mΩ bij VIN = 2,5 V
¥ rON = 109 mΩ bij VIN = 1,8 V
¥ rON = 146 mΩ bij VIN = 1,2 V
• 500 mA maximale continue schakelstroom
• Stilstandstroom: 82 nA bij 1,8 V
• Afsluitstroom: 44 nA bij 1,8 V
• Lage controle-invoerdrempels maken gebruik van 1,2-V, 1,8-V, 2,5-V en 3,3-V logica mogelijk
• Controleerbare slew rate om binnenstroming te voorkomen
De test wordt uitgevoerd met een snelheid van 0,01 m/s2 of meer.
De in punt 3.4.1 bedoelde vergunning wordt niet verleend voor de toepassing van de in punt 3.4.2 bedoelde vergunningen.
• Snelle uitslagontlading (TPS22902/2B)
• ESD-prestaties getest op basis van JESD 22 2000 V-model van het menselijk lichaam (A114-B, klasse II)
️ 1000-V-opgeladen apparaatmodel (C101)
• Vier-pin-wafer-chip-schaal DSBGA-pakket
️ 0,8 mm × 0,8 mm, 0,4 mm Pitch, 0,5 mm Hoogte (YFP)
Toepassingen van TPS22901YFPR
• Persoonlijke digitale assistenten (PDA)
• Mobiele telefoons
• GPS-apparaten
• MP3-spelers
• Digitale camera's
• Perifere poorten
• Draagbare instrumenten
• RF-modules
Milieuclassificaties en exportclassificaties vanTPS22901YFPR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
