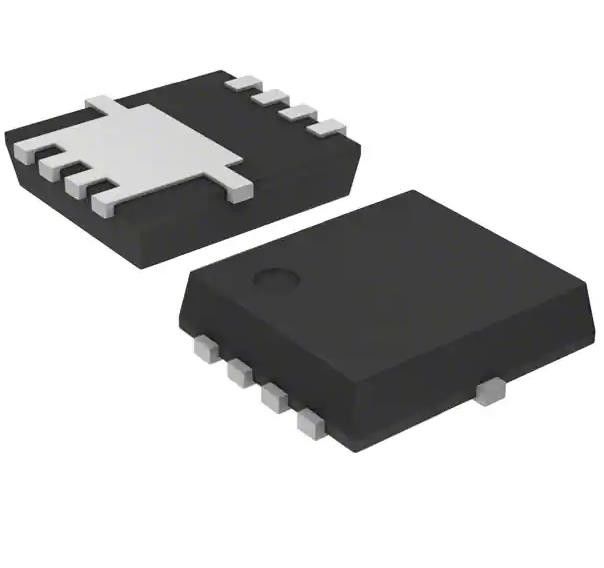

TPH8R008NH,L1Q N-kanaal 80 V 34A (Tc) 1.6W (Ta), 61W (Tc) Oppervlakte-montage 8-SOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPH8R008NH,L1Q |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| FET-type: | N-kanaal | Technologie: | MOSFET (Metaaloxide) |
|---|---|---|---|
| Drain naar bronspanning (Vdss): | 80 V | Stroom - continue afvoer (Id) @ 25°C: | 34A (Tc) |
| Inrichtingsspanning (Max Rds On, Min Rds On): | 10V | Rds On (Max) @ Id, Vgs: | 8mOhm @ 17A, 10V |
| Vgs(th) (Max) @ Id: | 4V bij 500 µA | Poortlast ((Maximum) Qg) @ Vgs: | nC 35 @ 10 V |
Productomschrijving
TPH8R008NH,L1Q N-kanaal 80 V 34A (Tc) 1.6W (Ta), 61W (Tc) Oppervlakte-montage 8-SOP
Specificaties vanTPH8R008NH,L1Q
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | Toshiba halfgeleiders en opslag |
| Reeks | U-MOSVIII-H |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 80 V |
| Stroom - continue afvoer (Id) @ 25°C | 34A (Tc) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 10V |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 17A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 500μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 35 nC @ 10 V |
| Vgs (max) | ±20V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 3000 pF @ 40 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 1.6W (Ta), 61W (Tc) |
| Werktemperatuur | 150°C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-SOP Advance (5x5) |
| Pakket / doos | 8-PowerVDFN |
| Basisproductnummer | TPH8R008 |
Kenmerken van TPH8R008NH,L1Q
(1) Kleine, dunne verpakking
(2) Hoge snelheidsschakeling
(3) Kleine poortlading: QSW = 13 nC (typisch.)
(4) Laag drain-bron aan-weerstand: RDS ((ON) = 6,6 mΩ (typisch) (VGS = 10 V)
(5) Lage lekkage-stroom: IDSS = 10 μA (max) (VDS = 80 V)
(6) Versterkingsmodus: Vth = 2,0 tot 4,0 V (VDS = 10 V, ID = 0,5 mA)
Toepassingen van TPH8R008NH,L1Q
• DC-DC-omvormers
• Schakelen van spanningsregulatoren
• Motorrijders
Milieuclassificaties en exportclassificaties vanTPH8R008NH,L1Q
| AANZET | Beschrijving |
| RoHS-status | RoHS-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
