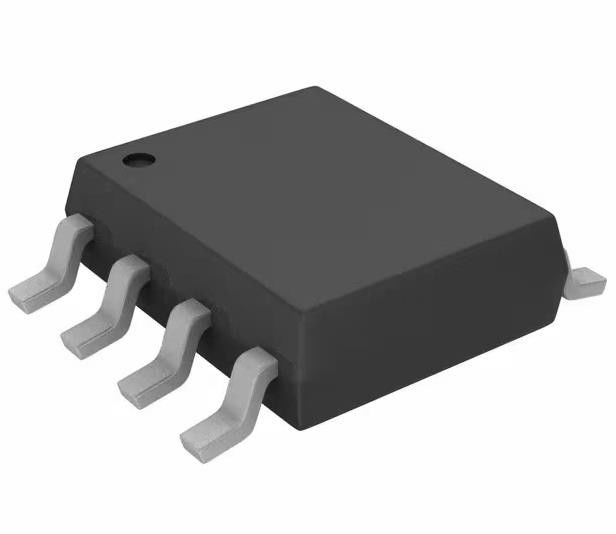

TPC8067-H,LQ(S) N-kanaal 30 V 9A (Ta) 1W (Ta) Oppervlakte-montage 8-SOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPC8067-H,LQ(S) |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| FET-type: | N-kanaal | Technologie: | 1-kanaals (mono) |
|---|---|---|---|
| Drain naar bronspanning (Vdss): | 30 V | Stroom - continue afvoer (Id) @ 25°C: | 9A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On): | 4.5V, 10V | Rds On (Max) @ Id, Vgs: | 25 mOhm @ 4,5 A, 10 V |
Productomschrijving
TPC8067-H,LQ(S) N-kanaal 30 V 9A (Ta) 1W (Ta) Oppervlakte-montage 8-SOP
Specificaties vanTPC8067-H,LQ(S)
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | Toshiba halfgeleiders en opslag |
| Reeks | U-MOSVII-H |
| Pakket | Tape & Reel (TR) |
| Productstatus | Verouderd |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 30 V |
| Stroom - continue afvoer (Id) @ 25°C | 9A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 25 mOhm @ 4,5 A, 10 V |
| Vgs(th) (Max) @ Id | 2.3V @ 100μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 9.5 nC @ 10 V |
| Vgs (max) | ±20V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 690 pF @ 10 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 1W (Ta) |
| Werktemperatuur | 150°C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-SOP |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Basisproductnummer | TPC8067 |
Kenmerken van TPC8067-H,LQ(S)
(1) Kleine, dunne verpakking
(2) Hoge snelheidsschakeling
(3) Kleine poortlading: QSW = 1,9 nC (typisch.)
(4) Laag drain-bron aan-weerstand: RDS ((ON) = 26 mΩ (typisch) (VGS = 4,5 V)
(5) Lage lekkage-stroom: IDSS = 10 μA (max) (VDS = 30 V)
(6) Versterkingsmodus: Vth = 1,3 tot 2,3 V (VDS = 10 V, ID = 0,1 mA)
Toepassingen van TPC8067-H,LQ(S)
• Hoog-efficiënte gelijkstroomconverters
• Notebook-pc's
• Mobiele telefoons
Milieuclassificaties en exportclassificaties vanTPC8067-H,LQ(S)
| AANZET | Beschrijving |
| RoHS-status | RoHS-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
