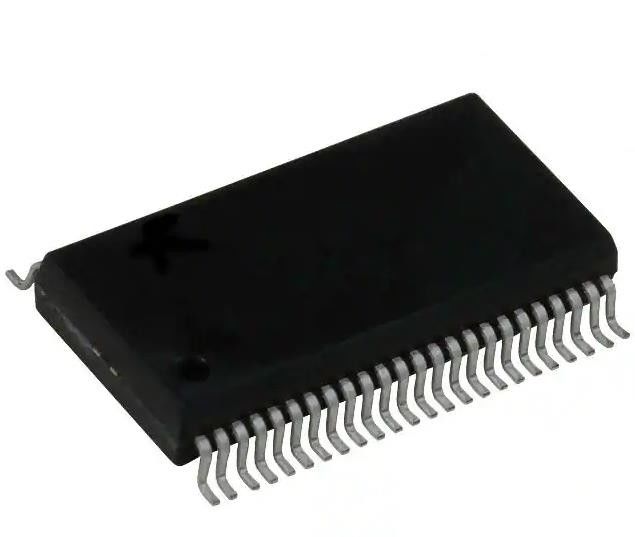

74LVTH162244DGGRG4 Buffer niet-omkering 4 element 4 bit per element 3-state output
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | 74LVTH162244DGGRG4 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | Buffer, niet-Omkeert | Aantal elementen: | 4 |
|---|---|---|---|
| Aantal bits per element: | 4 | Uitvoertype: | 3-Staten |
| Stroom - Uitgang hoog, laag: | 12mA, 12mA | Spanning - Voeding: | 2.7V ~ 3.6V |
| Werktemperatuur: | -40 °C ~ 85 °C | Pakket / doos: | 48-TFSOP (0,240", 6,10 mm breedte) |
Productomschrijving
74LVTH162244DGGRG4 Buffer niet-omkering 4 element 4 bit per element 3-state output
Specificaties van 74LVTH162244DGGRG4
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Buffers, drivers, ontvangers, transceivers | |
| Mfr | Texas Instruments |
| Reeks | 74LVTH |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Logische type | Buffer, niet-omkering |
| Aantal elementen | 4 |
| Aantal bits per element | 4 |
| Invoertype | - |
| Uitvoertype | 3-Staat |
| Stroom - Uitgang hoog, laag | 12mA, 12mA |
| Spanning - Voeding | 2.7V ~ 3.6V |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 48-TFSOP (0,240", 6,10 mm breedte) |
| Verpakking van de leverancier | 48-TSSOP |
| Basisproductnummer | 74LVTH162244 |
Kenmerken van 74LVTH162244DGGRG4
•Leden van de Texas Instruments WidebusTM familie
• Uitgangspoorten hebben gelijkwaardige 22-Ω-reeks weerstanden, dus er zijn geen externe weerstanden nodig
• Ondersteuning van mixed-mode signaal operatie (5-V input en output spanningen met 3,3-V VCC)
• Ondersteuning van ongereguleerde batterijwerking tot 2,7 V
• Typische VOLP (Output Ground Bounce) < 0,8 V bij VCC = 3,3 V, TA = 25°C
• Start- en aansturing 3-staats ondersteuning Warm inbrengen
• Bushoud op data-invoer elimineert de noodzaak van externe pull-up/pull-down-resistoren
• Verspreide VCC- en GND-pins minimaliseren het geluid van hogesnelheidsschakelaars
• Flow-Through Architecture optimaliseert de PCB-opstelling
• Vergrendelingsprestaties hoger dan 500 mA per JESD 17
• ESD-bescherming overschrijdt JESD 22
️ 2000-V Model van het menselijk lichaam (A114-A)
️ 200-V-machine model (A115-A)
Toepassingen van 74LVTH162244DGGRG4
De "LVTH162244-apparaten zijn 16-bits buffers en lijndrivers die zijn ontworpen voor VCC-werking bij lage spanning (3,3 V), maar die een TTL-interface kunnen bieden voor een 5-V-systeemomgeving.
Milieuclassificaties en exportclassificaties van74LVTH162244DGGRG4
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
