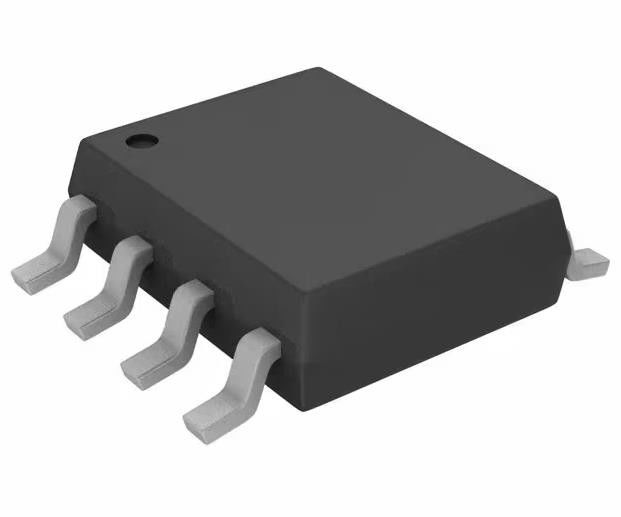

TC7W08FU Integrated Circuit Chip AND Gate IC 2 Kanaal 8-SSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TC7W08FU |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | EN Poort | EN Poort: | 2 |
|---|---|---|---|
| Aantal Input: | 2 | Spanning - Voeding: | 2V ~ 6V |
| Huidig - Rustig (Maximum): | 1 µA | Huidig - Hoge Output, Laag: | 5.2mA, 5.2mA |
| Het Lage Niveau van de inputlogica -: | 0,5V ~ 1,8V | Het Hoge Niveau van de inputlogica -: | 1.5V ~ 4.2V |
Productomschrijving
TC7W08FU Integrated Circuit Chip AND Gate IC 2 Kanaal 8-SSOP
Specificaties van TC7W08FU
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Poorten en omvormers | |
| Mfr | Toshiba halfgeleiders en opslag |
| Reeks | TC7W |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Logische type | AND-poort |
| Aantal circuits | 2 |
| Aantal ingangen | 2 |
| Kenmerken | - |
| Spanning - Voeding | 2V ~ 6V |
| Stroom - stilstand (maximaal) | 1 μA |
| Stroom - Uitgang hoog, laag | 5.2mA, 5.2mA |
| Invoerlogisch niveau - laag | 0.5V ~ 1.8V |
| Invoerlogisch niveau - hoog | 1.5V ~ 4.2V |
| Maximale verspreidingsvertraging @ V, maximale CL | 13ns @ 6V, 50pF |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-SSOP |
| Pakket / doos | 8-TSSOP, 8-MSOP (0,110", 2,80 mm breedte) |
| Basisproductnummer | 7W08 |
Kenmerken vanTC7W08FU
• Hoge snelheid: tpd = 6ns (typisch) bij VCC = 5V
• Lage vermogensafvoer: ICC = 1μA (max) bij Ta = 25°C
• Hoge geluidsdichtheid: VNIH = VNIL = 28% VCC (min)
• Vermogen tot uitslag: 10 LSTTL-belastingen
• Symmetrische uitgangsimpedantie:
• Evenwichtige voortplantingsvertragingen: tpLH ≈ tpHL
• Breed werkspanningsbereik: VCC = 2 tot 6 V
Milieuclassificaties en exportclassificaties vanTC7W08FU
| Spanning - Voeding | 2V ~ 6V |
| Stroom - stilstand (maximaal) | 1 μA |
| Stroom - Uitgang hoog, laag | 5.2mA, 5.2mA |
| Invoerlogisch niveau - laag | 0.5V ~ 1.8V |
| Invoerlogisch niveau - hoog | 1.5V ~ 4.2V |
| Maximale verspreidingsvertraging @ V, maximale CL | 13ns @ 6V, 50pF |
