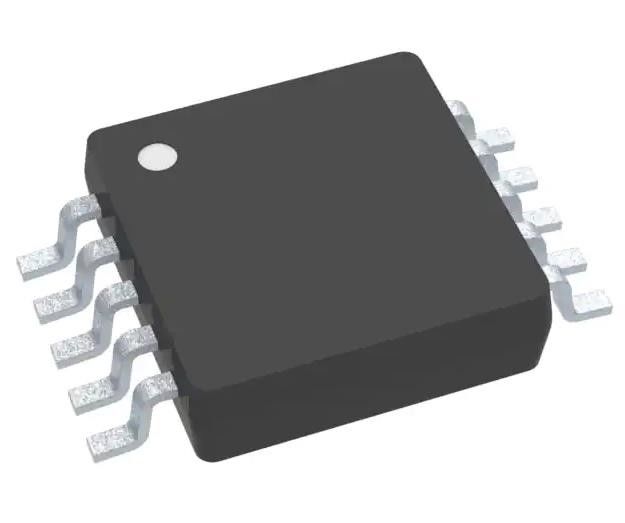

TS5A23157DGSR 2 Circuits Chip IC-schakelaar 2:1 10Ohm 10-VSSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TS5A23157DGSR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Schakelaarkring: | SPDT | Multiplexer/Demultiplexer-circuit: | 2:01 |
|---|---|---|---|
| Aantal circuits: | 2 | (De Maximum) Weerstand van de op-staat: | 10Ohm |
| Kanaal-aan-kanaal Aanpassing (Δ Ron): | 150mOhm | Voltage - de Levering, kiest uit (V+): | 1,65V ~ 5,5V |
| Schakelaartijd (Ton, (Maximum) Toff): | 5.7ns, 3.8ns | -3db bandbreedte: | 220MHz |
| Lasteninjectie: | 7pC | ||
Productomschrijving
TS5A23157DGSR 2 Circuit Integrated Circuit Chip IC Switch 2:1 10Ohm 10-VSSOP
Specificaties van TS5A23157DGSR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Interface | |
| Analoogschakelaars, multiplexers, demultiplexers | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Schakelcircuit | SPDT |
| Multiplexer-/demultiplexercircuit | 2:01 |
| Aantal circuits | 2 |
| Instandhoudingsvermogen (max) | 10 Ohm |
| Kanal-op-kanaal-matching (ΔRon) | 150 mOhm |
| Spanning - Voeding, enkelvoudig (V+) | 1.65V ~ 5.5V |
| Spanning - Voeding, dubbel (V±) | - |
| Schakeltijd (Ton, Toff) (Max) | 5.7ns, 3.8ns |
| -3 dB bandbreedte | 220 MHz |
| Injectie van lading | 7pC |
| Capaciteit van het kanaal (CS ((uitgeschakeld), CD ((uitgeschakeld)) | 5.5pF |
| Stroom - lek (IS(uit) (max) | 1 μA |
| Overstroom | -66 dB @ 10 MHz |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 10-TFSOP, 10-MSOP (0,118", 3,00 mm breedte) |
| Verpakking van de leverancier | 10-VSSOP |
| Basisproductnummer | TS5A23157 |
Kenmerken vanTS5A23157DGSR
• Lage ON-standsweerstand (15 Ω bij 125°C)
• 125°C werking
• De besturingsinvoer is 5-V-tolerant
• Gespecificeerde onderbreking voor het maken
• Laagladingsinjectie
• Uitstekende aan-weerstandsmatching
• Lage totale harmonische vervorming
• 1,8-V tot 5,5-V enkelvoedingsbedrijf
• Vergrendelingsprestaties hoger dan 100 mA per JESD 78, klasse II
• ESD-prestaties getest per JESD 22
️ 2000-V model van het menselijk lichaam (A114-B, klasse II)
️ 1000-V-opgeladen apparaatmodel (C101)
Toepassingen vanTS5A23157DGSR
• Proef-en-houd circuits
• Apparatuur die op batterijen draait
• Audio- en video-signaalrouting
• Communicatiecircuits
Milieuclassificaties en exportclassificaties vanTS5A23157DGSR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
