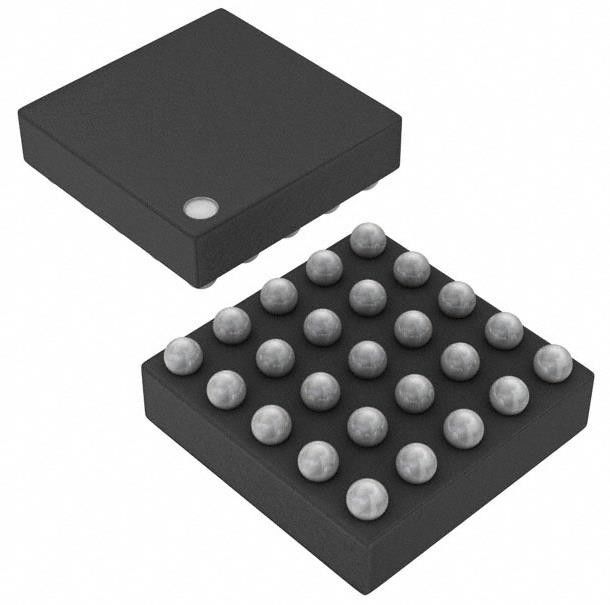

BQ25120AYFPR Chiplader met geïntegreerde schakelingen IC Lithiumion/polymeer 25-DSBGA
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | BQ25120AYFPR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000pcs |
|
Gedetailleerde informatie |
|||
| Batterij chemie: | Lithium Ion/Polymeer | Aantal cellen: | 1 |
|---|---|---|---|
| Stroom - Opladen: | Constant - Programmeerbaar | Programmeerbare functies: | Stroom |
| Bescherming tegen fouten: | Temperatuur, spanning, kortsluiting | Laadstroom - Max: | 300 mA |
| Het Voltage van het batterijpak: | 4.2V | Voltage - (Maximum) Levering: | 5.5V |
Productomschrijving
BQ25120AYFPR Integrated Circuit Chip Charger IC Lithium Ion/Polymer 25-DSBGA
Specificaties vanBQ25120AYFPR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Batterijladders | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Batterijchemie | Lithium-ion/polymer |
| Aantal cellen | 1 |
| Stroom - opladen | Constante - programmeerbaar |
| Programmeerbare kenmerken | Stroom |
| Bescherming tegen fouten | Temperatuur, spanning, kortsluiting |
| Laadstroom - max. | 300 mA |
| Spanning van de batterij | 4.2V |
| Spanning - Voeding (max) | 5.5V |
| Interface | I2C |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 25-XFBGA, DSBGA |
| Verpakking van de leverancier | 25-DSBGA |
| Basisproductnummer | BQ25120 |
Kenmerken vanBQ25120AYFPR
• Verlengt de werking van het systeem tussen de laadtijden
¥ 700 nA (typisch) iq met ingestelde buckconverter (geen belasting)
️ Tot 300 mA-ladingstroom voor snel opladen
- 0,5% nauwkeurige regulering van de batterijspanning (configureerbaar van 3,6 V tot 4,65 V in 10-mV-stappen)
Eenvoudige op spanning gebaseerde batterijmonitor
• Een zeer geïntegreerde oplossing met een kleine impact
¢ 2,5 mm x 2,5 mm WCSP-pakket en 6 externe componenten voor minimale oplossing
️ Power Path Management voor het aansturen van het systeem en het opladen van de batterij
️ Power Path Management maakt <50 nA Ship Mode Battery Quiescent Current mogelijk voor langste houdbaarheid
De batterijoplader werkt vanaf 3,4 V, 5,5 VIN (5,5 V OVP / 20 V tolerant)
️ Speciale pinnen voor Input Current Limit, Charge Current, Termination Current en Status Output
• I2C-communicatiecontrole
Voltage en stroom
Beëindigingsdrempel
Invoerstroomlimiet
¢ VINDPM-drempel
Opties voor timers
Beheersing van de belastingschakelaar
Controles voor storingen op grond van storingen en status
Regeling van de uitgangsspanning van het systeem
LDO-uitgangsspanning aanpassing
Toepassingen vanBQ25120AYFPR
• Slimme horloges en andere draagbare apparaten
• Fitness accessoires
• Gezondheidscontrole Medische accessoires
• Oplaadbaar speelgoed
Milieuclassificaties en exportclassificaties vanBQ25120AYFPR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
