TPS62302DRCR Buck Schakelregulator IC Positief Vast 1.6V 1 Uitgang 500mA
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS62302DRCR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Vastgesteld | Aantal output: | 1 |
|---|---|---|---|
| Spanning - Input (min): | 2.7V | Spanning - Invoer (max): | 6V |
| Spanning - Uitgang (min/vast): | 1.6V | Stroom - Uitgang: | 500 mA |
| Frequentie - Overstappen: | 3MHZ | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
Productomschrijving
TPS62302DRCR Buck Schakelregulator IC Positief Vast 1.6V 1 Uitgang 500mA
Specificaties van TPS62302DRCR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Vastgesteld |
| Aantal output | 1 |
| Spanning - Input (min) | 2.7V |
| Spanning - Invoer (max) | 6V |
| Spanning - Uitgang (min/vast) | 1.6V |
| Spanning - Uitgang (max) | - |
| Stroom - Uitgang | 500 mA |
| Frequentie - Overstappen | 3MHz |
| Synchrone rechtgever | - Ja, dat klopt. |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |

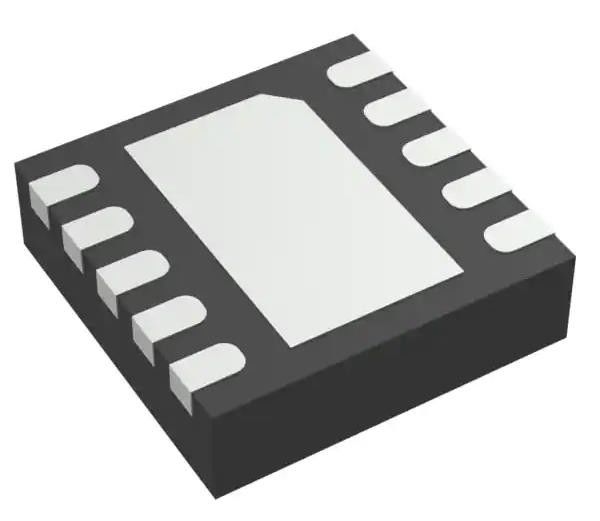

| Pakket / doos | 10-VFDFN blootgestelde pad |
| Verpakking van de leverancier | 10-VSON (3x3) |
| Basisproductnummer | TPS62302 |
Kenmerken vanTPS62302DRCR
* Tot 93% efficiëntie bij 3-MHz werking
* Tot 500 mA uitgangsstroom bij V, = 2,7 V
* 3-MHz vaste frequentie werking
* Beste in de klasse lading en lijn Transient
* Volledige 1-mm-componentprofieloplossing
* -0,5% 1 +1,3% PWM DC Spanningsnauwkeurigheid boven temperatuur
* 35-ns Minimum On-Time
* Energiebesparende werking bij lichte belastingstromen
* Vaste en verstelbare uitgangsspanning
* Slechts 86-uA stille stroom
* 100% werkcyclus voor de laagste uitval
* On the fly synchroniseerbaar met extern kloksignaal
* Geïntegreerde Active Power-Down Sequencing (alleen TPS6232x)
* Verkrijgbaar in 10-pin QFN (3 x 3 mm), 8-pin NanoFreerm en NanoStarrm (CSP) verpakkingen
Toepassingen vanTPS62302DRCR
* Mobiele telefoons, smartphones
* WLAN en Bluetooth rw Applicaties
* Micro-DC-DC-omvormermodules
* PDA's, Pocket PC'sUSB-gebaseerde DSL-modems
* Digitale camera's
Milieuclassificaties en exportclassificaties vanTPS62302DRCR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
