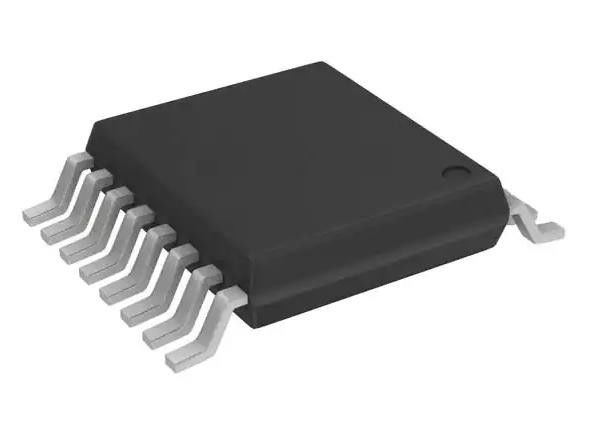

DS2762AE+025/T&R Chipbatterijmonitor met geïntegreerde schakeling IC Lithiumion 16-TSSOP
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DS2762AE+025/T&R |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Functie: | Batterijmonitor | Batterij chemie: | Lithium-ion |
|---|---|---|---|
| Bescherming tegen fouten: | Over Stroom, over/onder Voltage, Kortsluiting | Interface: | 1-draad |
| Werktemperatuur: | -20°C ~ 70°C (Ta) | Montage-type: | Oppervlakte |
| Verpakking van de leverancier: | 16-TSSOP | ||
Productomschrijving
DS2762AE+025/T&R Integrated Circuit Chip Battery Monitor IC Lithium Ion 16-TSSOP
Specificaties van DS2762AE+025/T&R
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Batterijbeheer | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Productstatus | Verouderd |
| Functie | Batterijmonitor |
| Batterijchemie | Lithium-ion |
| Aantal cellen | - |
| Bescherming tegen fouten | Overstroom, over/onderspanning, kortsluiting |
| Interface | 1-draad |
| Werktemperatuur | -20°C ~ 70°C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-TSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 16-TSSOP |
| Basisproductnummer | DS2762 |
Kenmerken vanDS2762AE+025/T&R
Li+ veiligheidscircuit
- Overspanningsbescherming
- Bescherming tegen overstromingen/kortsluitingen
- Onderspanningsbescherming
Host wordt gewaarschuwd wanneer de opgehoopte stroom of temperatuur de door de gebruiker te selecteren limieten overschrijdt
0V batterijherstellading
Verkrijgbaar in twee configuraties:
- Interne 25 meter sensor resistor.
- Externe door de gebruiker te selecteren sensorresistor
Huidige meting
- 12-bit bidirectionele meting
- Interne sensor resistor configuratie:
- 0,625mA LSB en ±1,9A Dynamisch bereik
- Configuratie van de externe sensorresistor:
- 15,625V LSB en ± 64mV Dynamisch bereik
Huidige accumulatie:
- Interne sensor weerstand: 0.25mAhr LSB
- Externe sensor weerstand: 6.25Vhr LSB
Spanningsmeting met een resolutie van 4,88 mV
Temperatuurmeting met behulp van een geïntegreerde sensor met een resolutie van 0,125 °C
Ondersteuning van systemen voor stroombeheer en -besturing
32 bytes van afsluitbaar EEPROM
16 bytes SRAM voor algemeen gebruik
Dallas 1-Wire®
- Interface met uniek 64-bits apparaat adres
Gebruik van energie:
- Actieve stroom: 60A type, 90A max
- Slaapstroom: 1A type, 2A max.
Toepassingen vanDS2762AE+025/T&R
* PDA's
* Mobiele telefoons/smartphones
* Digitale camera's
Milieuclassificaties en exportclassificaties vanDS2762AE+025/T&R
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
