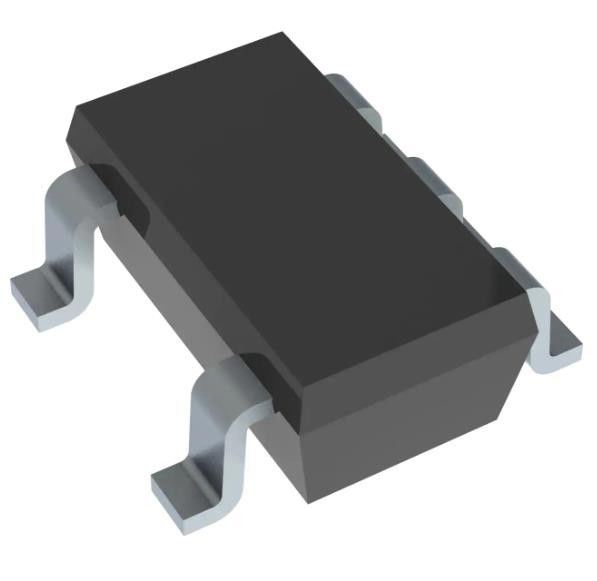

TPS2829DBVR Integrated Circuit Chip Low-Side Gate Driver IC Niet-omkeren
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS2829DBVR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Gedreven Configuratie: | Laag-kant | Kanaaltype: | Alleenstaande |
|---|---|---|---|
| Aantal Bestuurders: | 1 | Poorttype: | N-Channel MOSFET |
| Spanning - Voeding: | 4V ~ 14V | Logicavoltage - VIL, VIH: | 1V, 4V |
| Huidig - Piekoutput (Bron, Gootsteen): | 2A, 2A | ||
Productomschrijving
TPS2829DBVR Integrated Circuit Chip Low-Side Gate Driver IC Niet-omkeren
Specificaties van TPS2829DBVR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Draaiers van hekken | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Gedreven configuratie | De laagste kant |
| Type kanaal | Alleenstaande |
| Aantal bestuurders | 1 |
| Type poort | N-kanaal MOSFET |
| Spanning - Voeding | 4V ~ 14V |
| Logische spanning - VIL, VIH | 1V, 4V |
| Stroom - piekuitgang (bron, put) | 2A, 2A |
| Invoertype | Niet-invertend |
| Tijdstip van stijging / daling (type) | 14n, 14n |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | SC-74A, SOT-753 |
| Verpakking van de leverancier | SOT-23-5 |
| Basisproductnummer | TPS2829 |
Kenmerken vanTPS2829DBVR
*Low-Cost Single-Channel High-Speed MOSFET Driver
ICC... 15-μA Max (TPS2828, TPS2829)
25 ns maximale stijging/valtijd en 40 ns maximale verspreidingsvertraging... 1-nF belasting
2-A Spitsuitgangsstroom
4-V tot 14-V aanvoerspanningsbereik; interne regulator verlengt bereik tot 40 V (TPS2816, TPS2817, TPS2818, TPS2819)
5-pin SOT-23 Pakket
¥40°C tot 125°C omgevingstemperatuur werkbereik
Zeer bestand tegen opsloten
Toepassingen vanTPS2829DBVR
De TPS28xx enkelkanaals snelle MOSFET-drivers kunnen piekstromen van maximaal 2 A leveren in hoogcapacitieve belastingen.
Milieuclassificaties en exportclassificaties vanTPS2829DBVR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
