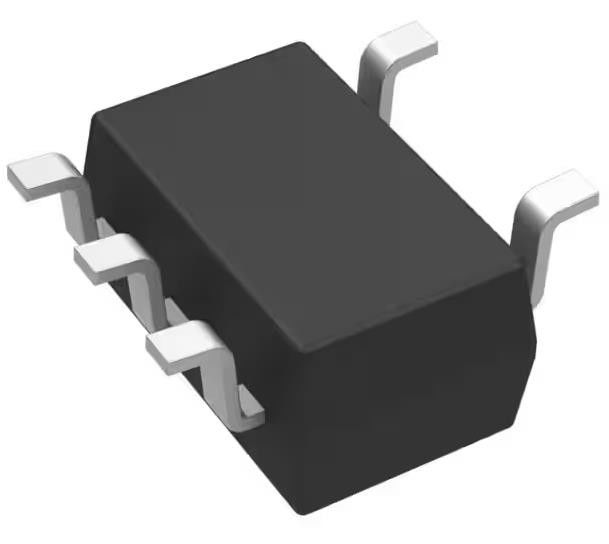

TL331SN4T3G Integrated Circuit Chip Comparator Algemeen Doel 5-TSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TL331SN4T3G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Type: | Algemeen doel | Aantal elementen: | 1 |
|---|---|---|---|
| Voltage - de Levering, kiest/Dubbel uit (±): | 2V ~ 36V, ±1V ~ 18V | Voltage - Ingevoerde (Maximum) Compensatie: | 5mV bij 5V |
| Huidig - Bias Ingevoerd (Maximum): | 0.25µA @ 5V | Huidig - Output (Type): | 16mA @ 5V |
| Huidig - Rustig (Maximum): | 1.25mA | (Maximum) propagatievertraging: | 850 ns (type) |
Productomschrijving
TL331SN4T3G Integrated Circuit Chip Comparator Algemeen Doel 5-TSOP
Specificaties vanTL331SN4T3G
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Lineair | |
| Vergelijkers | |
| Mfr | een half |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Niet voor nieuwe ontwerpen |
| Type | Algemeen doel |
| Aantal elementen | 1 |
| Uitvoertype | - |
| Spanning - Voeding, enkel/tweevoudig (±) | 2V ~ 36V, ±1V ~ 18V |
| Spanning - Input Offset (Max) | 5mV @ 5V |
| Stroom - Input Bias (Max) | 0.25μA @ 5V |
| Stroom - Uitgang (type) | 16mA @ 5V |
| Stroom - stilstand (maximaal) | 1.25 mA |
| CMRR, PSRR (type) | - |
| Verspreidingsvertraging (maximaal) | 850 ns (type) |
| Hysteresis | - |
| Werktemperatuur | -40 °C ~ 125 °C |
| Pakket / doos | SOT-23-5 Dun, TSOT-23-5 |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 5-TSOP |
| Basisproductnummer | TL331 |
Kenmerken vanTL331SN4T3G
• Een breed spanningsbereik van één stroomvoorziening of twee stroomvoorziening
• Lage voedingsstroom: 0,5 mA Typisch
• Laag Input Bias Current: 25 nA Typisch
• Laag Input Offset Current: ±5 nA Typisch
• Lage Input Offset Spanning: ±2 mV Typisch
• Input Common Mode Spanningsbereik omvat Ground
• Lage uitgangssaturatiespanning: 150 mV Typ bij IO = 4 mA
• Differentiële invoerspanningsbereik gelijk aan de toevoerspanning
• TTL, DTL, ECL, CMOS-compatibele apparaten
• TL331V voor automotive en andere toepassingen die unieke site- en besturingswijzigingsvereisten vereisen; AEC-Q100 gekwalificeerd en PPAP-geschikt
• Deze apparaten zijn Pb-vrij, halogeenvrij/BFRvrij en voldoen aan de RoHS-normen
Toepassingen vanTL331SN4T3G
De TL331 is een open verzamelaar met een laag vermogen, speciaal ontworpen om te werken over een breed voedingsbereik van 2 V tot 36 V enkel voedingsbron en ± 1 V tot ± 18 V voor gesplitste voedingsbron.De ingangsspanningsbereik voor gemeenschappelijke modus omvat grondspanningTL331 wordt geleverd in een ruimtebesparend TSOP−5-pakket en is ook verkrijgbaar in een auto-gekwalificeerde versie.
Milieuclassificaties en exportclassificaties vanTL331SN4T3G
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
