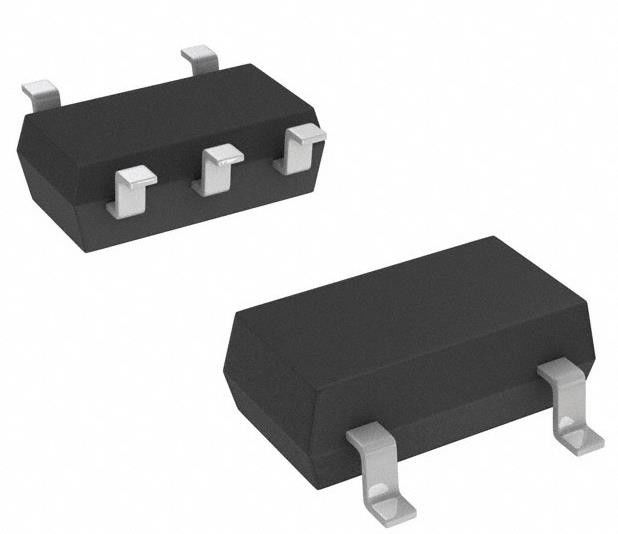

TC7S14FU Geïntegreerde Circuit Chip Inverter IC 1 Kanaal Schmitt Trigger 5-SSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TC7S14FU |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | omvormer | Aantal circuits: | 1 |
|---|---|---|---|
| Aantal Input: | 1 | Kenmerken: | Schmitt trigger |
| Spanning - Voeding: | 2V ~ 6V | Huidig - Rustig (Maximum): | 1 µA |
| Huidig - Hoge Output, Laag: | 2.6mA, 2.6mA | Het Lage Niveau van de inputlogica -: | 0.3V ~ 1.5V |
| Het Hoge Niveau van de inputlogica -: | 1.5V ~ 4.2V | Max Voortplantingsvertraging @ V, Max CL: | 17ns @ 6V, 50pF |
Productomschrijving
TC7S14FU Integrated Circuit Chip Inverter IC 1 Channel Schmitt Trigger 5-SSOP
Specificaties vanTC7S14FU
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Poorten en omvormers | |
| Mfr | Toshiba halfgeleiders en opslag |
| Reeks | TC7S |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Logische type | Inverter |
| Aantal circuits | 1 |
| Aantal ingangen | 1 |
| Kenmerken | Schmitt Trigger |
| Spanning - Voeding | 2V ~ 6V |
| Stroom - stilstand (maximaal) | 1 μA |
| Stroom - Uitgang hoog, laag | 20,6 mA, 2,6 mA |
| Invoerlogisch niveau - laag | 0.3V ~ 1.5V |
| Invoerlogisch niveau - hoog | 1.5V ~ 4.2V |
| Maximale verspreidingsvertraging @ V, maximale CL | 17ns @ 6V, 50pF |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 5-SSOP |
| Pakket / doos | 5-TSSOP, SC-70-5, SOT-353 |
| Basisproductnummer | 7S14 |
Kenmerken vanTC7S14FU
• Hoog toerental: tpd = 11 ns (typisch) bij VCC = 5 V
• Lage vermogensafvoer: ICC = 1 μA (max) bij Ta = 25°C
• Hoge geluidsdichtheid: VH = 1,1 V bij VCC = 5 V
• Vermogen tot uitschakelen: 5 LSTTL-belastingen
• Symmetrische uitgangsimpedantie:
• Evenwichtige verspreidingsvertragingen: tpLH ∼− tpHL
• Breed werkspanningsbereik: VCC (op) = 2 tot 6 V
Toepassingen vanTC7S14FU
De TC7S14 is een C2MOS Schmitt-omvormer met hoge snelheid, vervaardigd met siliciumgate C2MOS-technologie.
Milieuclassificaties en exportclassificaties vanTC7S14FU
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
