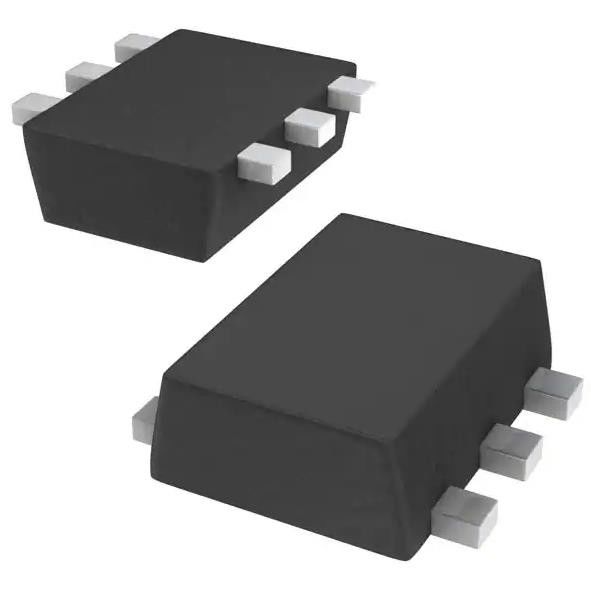

SSM6J414TU,LF P-kanaal 20 V 6A (Ta) 1W (Ta) UF6
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SSM6J414TU, LF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| FET-type: | P-Channel | Technologie: | MOSFET (Metaaloxide) |
|---|---|---|---|
| Drain naar bronspanning (Vdss): | 20 V | Stroom - continue afvoer (Id) @ 25°C: | 6A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On): | 1,5 V, 4,5 V | Rds On (Max) @ Id, Vgs: | 22.5mOhm @ 6A, 4.5V |
| Vgs(th) (Max) @ Id: | 1V @ 1mA | Poortlast ((Maximum) Qg) @ Vgs: | 23.1 nC @ 4,5 V |
Productomschrijving
SSM6J414TU,LF P-kanaal 20 V 6A (Ta) 1W (Ta) UF6
Specificaties vanSSM6J414TU, LF
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | Toshiba halfgeleiders en opslag |
| Reeks | U-MOSVI |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| FET-type | P-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 20 V |
| Stroom - continue afvoer (Id) @ 25°C | 6A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| Rds On (Max) @ Id, Vgs | 22.5mOhm @ 6A, 4.5V |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 23.1 nC @ 4,5 V |
| Vgs (max) | ± 8V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 1650 pF @ 10 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 1W (Ta) |
| Werktemperatuur | 150°C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | UF6 |
| Pakket / doos | 6-SMD, platte leidingen |
| Basisproductnummer | SSM6J414 |
Kenmerken vanSSM6J414TU, LF
(1) 1,5 V poort aandrijvingspanning.
(2) Laag drain-bron op weerstand:
RDS(ON) = 54 mΩ (max) (@VGS = -1,5 V)
RDS(ON) = 36 mΩ (max) (@VGS = -1,8 V)
RDS(ON) = 26 mΩ (max) (@VGS = -2,5 V)
RDS(ON) = 22,5 mΩ (max) (@VGS = -4,5 V)
Toepassingen vanSSM6J414TU, LF
• Schakelaars voor energiebeheer
Milieuclassificaties en exportclassificaties vanSSM6J414TU, LF
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
