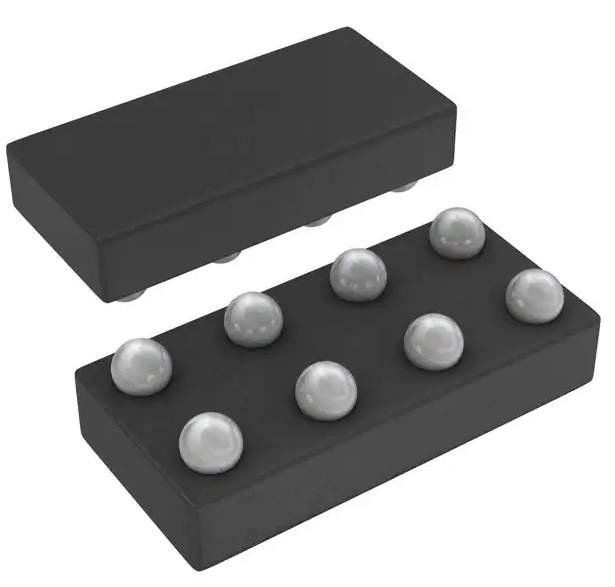

SN74LVC2G08YZPR EN Integrated Circuit Chip Gate IC 2 Kanaal 8-DSBGA (1.9x0.9)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN74LVC2G08YZPR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | EN Poort | Aantal circuits: | 2 |
|---|---|---|---|
| Aantal Input: | 2 | Spanning - Voeding: | 1,65V ~ 5,5V |
| Huidig - Rustig (Maximum): | 10 µA | Huidig - Hoge Output, Laag: | 32mA, 32mA |
| Max Voortplantingsvertraging @ V, Max CL: | 3.8ns @ 5V, 50pF | Het Lage Niveau van de inputlogica -: | 0.7V ~ 0.8V |
| Het Hoge Niveau van de inputlogica -: | 1.7V ~ 2V | Werktemperatuur: | -40 °C ~ 85 °C |
Productomschrijving
SN74LVC2G08YZPR EN Integrated Circuit Chip Gate IC 2 Kanaal 8-DSBGA (1.9x0.9)
Specificaties vanSN74LVC2G08YZPR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Poorten en omvormers | |
| Mfr | Texas Instruments |
| Reeks | 74LVC |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Logische type | AND-poort |
| Aantal circuits | 2 |
| Aantal ingangen | 2 |
| Kenmerken | - |
| Spanning - Voeding | 1.65V ~ 5.5V |
| Stroom - stilstand (maximaal) | 10 μA |
| Stroom - Uitgang hoog, laag | 32mA, 32mA |
| Invoerlogisch niveau - laag | 0.7V ~ 0.8V |
| Invoerlogisch niveau - hoog | 1.7V ~ 2V |
| Maximale verspreidingsvertraging @ V, maximale CL | 3.8ns @ 5V, 50pF |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-DSBGA (1.9x0.9) |
| Pakket / doos | 8-XFBGA, DSBGA |
| Basisproductnummer | 74LVC2G08 |
Kenmerken vanSN74LVC2G08YZPR
* Verkrijgbaar in de Texas Instruments NanoStartm en NanoFree Tw Package
* Ondersteunt 5-V Vcc-operatie
* Invoer Accepteert spanningen tot 5,5 V
* Maximale kracht van 4,7 ns bij 3,3 V
* laag stroomverbruik, 10-pA maximaal Icc
* +24-mA-uitgangsmotor bij 3,3 V
* Typische VolP (Output Ground Bounce) < 0,8 V bij Vcc = 3,3 V, TA = 25'C
* Typische Vov (Output Vo Undershoot)>2 V bij Vcc = 3,3 V, TA = 25C
* loff Ondersteunt Live Insertion, Partial-Power-DownMode en Back-Drive Protection
* Kan worden gebruikt als een downtranslator voor het vertalen van ingangen van maximaal 5,5 V tot het VccLevel
* Vergrendelingsprestaties hoger dan 100 mA PerJESD 78, klasse I
* ESD-bescherming overschrijdt JESD 22
- 2000-V Mensenlichaammodel (A114-A)
- 1000-V-opgeladen apparaat model (C101)
Toepassingen vanSN74LVC2G08YZPR
• IP-telefoons: bekabeld en draadloos
• Optische netwerken: EPON en Video over Fiber
• Point-to-Point Microwave Backhaul
• Vermogen: Telecom DC/DC-module: analoog
• Vermogen: Telecom DC/DC-module: digitaal
• Private Branch Exchange (PBX)
• Telecom Shelter: Power Distribution Unit (PDU)
• Vectorsignalanalysatoren en -generatoren
• Testmachines voor draadloze communicatie
• Draadloze repeaters
• xDSL-modem/DSLAM
Milieuclassificaties en exportclassificaties vanSN74LVC2G08YZPR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
