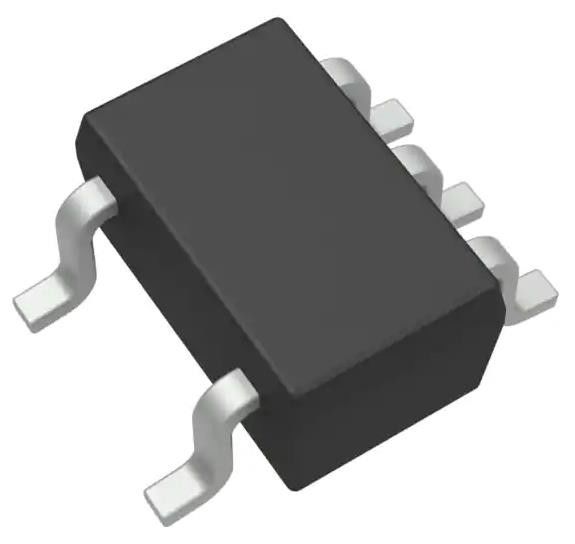

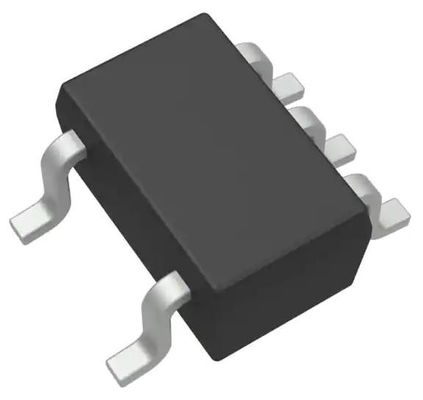

SN74LVC1G08MDCKREP Integrated Circuit Chip AND Gate IC 1 Kanaal SC-70-5
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN74LVC1G08MDCKREP |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | EN Poort | Aantal circuits: | 1 |
|---|---|---|---|
| Aantal Input: | 2 | Spanning - Voeding: | 1,65V ~ 5,5V |
| Huidig - Rustig (Maximum): | 10 µA | Huidig - Hoge Output, Laag: | 32mA, 32mA |
| Max Voortplantingsvertraging @ V, Max CL: | 5ns @ 5V, 50pF | Werktemperatuur: | -55 °C ~ 125 °C |
Productomschrijving
SN74LVC1G08MDCKREP Integrated Circuit Chip AND Gate IC 1 Kanaal SC-70-5
Specificaties vanSN74LVC1G08MDCKREP
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Poorten en omvormers | |
| Mfr | Texas Instruments |
| Reeks | 74LVC |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Logische type | AND-poort |
| Aantal circuits | 1 |
| Aantal ingangen | 2 |
| Kenmerken | - |
| Spanning - Voeding | 1.65V ~ 5.5V |
| Stroom - stilstand (maximaal) | 10 μA |
| Stroom - Uitgang hoog, laag | 32mA, 32mA |
| Invoerlogisch niveau - laag | - |
| Invoerlogisch niveau - hoog | - |
| Maximale verspreidingsvertraging @ V, maximale CL | 5ns @ 5V, 50pF |
| Werktemperatuur | -55 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | SC-70-5 |
| Pakket / doos | 5-TSSOP, SC-70-5, SOT-353 |
| Basisproductnummer | 74LVC1G08 |
Kenmerken vanSN74LVC1G08MDCKREP
* Gecontroleerde uitgangspunt
- Eén assemblage/testlocatie, één fabricage locatie
* Uitgebreide temperatuurprestaties van -55°C tot 125°C
* Verbeterde steun voor afnemende productiemiddelen (DMS)
* Verbeterde kennisgeving van productwijzigingKwalificatie (1) van ondersteunende apparaten
* Vergrendelingsprestaties hoger dan 100 mA per JESD 78, klasse II
* ESD-bescherming overschrijdt JESD 22
- 2000-V Mensenlichaammodel ((A114-A)
- 200-V-machine model ((A115-A)
- 1000-V-opgeladen apparaat model (C101)
Toepassingen vanSN74LVC1G08MDCKREP
De SN74LVC1G08 voert de Boole-functie Y A • B of Y A B uit in positieve logica.
Milieuclassificaties en exportclassificaties vanSN74LVC1G08MDCKREP
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
