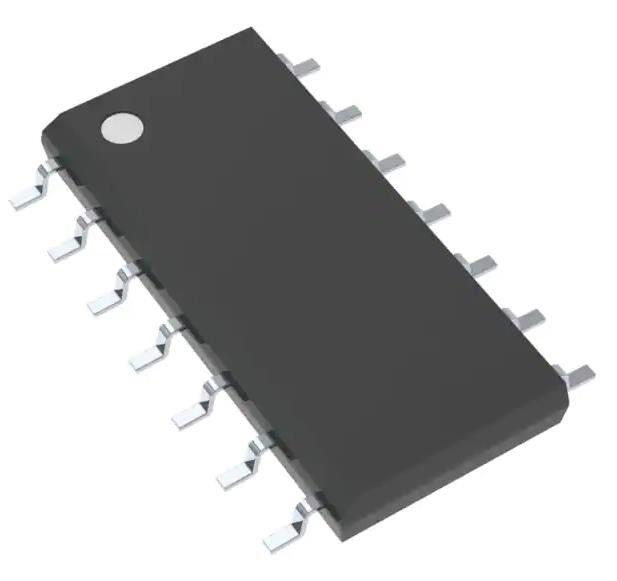

SN74LV07ADR Buffer Niet-omkering 6 element 1 bit per element Open Drain Output
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN74LV07ADR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | Buffer, niet-Omkeert | Aantal elementen: | 6 |
|---|---|---|---|
| Aantal bits per element: | 1 | Uitvoertype: | Open Afvoerkanaal |
| Huidig - Hoge Output, Laag: | - 16 mA | Spanning - Voeding: | 2V ~ 5.5V |
| Werktemperatuur: | -40 °C ~ 125 °C (TA) | Verpakking van de leverancier: | 14-SOIC |
Productomschrijving
SN74LV07ADR Buffer Niet-omkering 6 element 1 bit per element Open Drain Output
Specificaties vanSN74LV07ADR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Buffers, drivers, ontvangers, transceivers | |
| Mfr | Texas Instruments |
| Reeks | 74LV |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Logische type | Buffer, niet-omkering |
| Aantal elementen | 6 |
| Aantal bits per element | 1 |
| Invoertype | - |
| Uitvoertype | Open afvoer |
| Stroom - Uitgang hoog, laag | - 16 mA |
| Spanning - Voeding | 2V ~ 5,5V |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 14-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 14-SOIC |
| Basisproductnummer | 74LV07 |
Kenmerken vanSN74LV07ADR
* 2-V tot 5,5-V Vcc-werking
* Typisch Vol (Output Ground Bounce) < 0,8 V bij Vcc = 3,3 V, TA = 25'C
* Typische VoHv (Output Vow Undershoot) > 2,3 V bij Vcc = 3,3 V, TA = 25C
* Uitgangen zijn uitgeschakeld tijdens het op- en uitschakelen met ingangen gekoppeld aan Vcc
* Ondersteuning van het gebruik van gemengde spanning op alle havens
* Vergrendelingsprestaties hoger dan 100 mAPer JESD 78, klasse ll
* ESD-bescherming overschrijdt JESD 22
- 2000-V Mensenlichaammodel
- 200-V-machine model
- 1000-V geladen apparaat model
Toepassingen vanSN74LV07ADR
• Servers
• Telecominfrastructuur
• TV-set-topboxen
Milieuclassificaties en exportclassificaties vanSN74LV07ADR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
