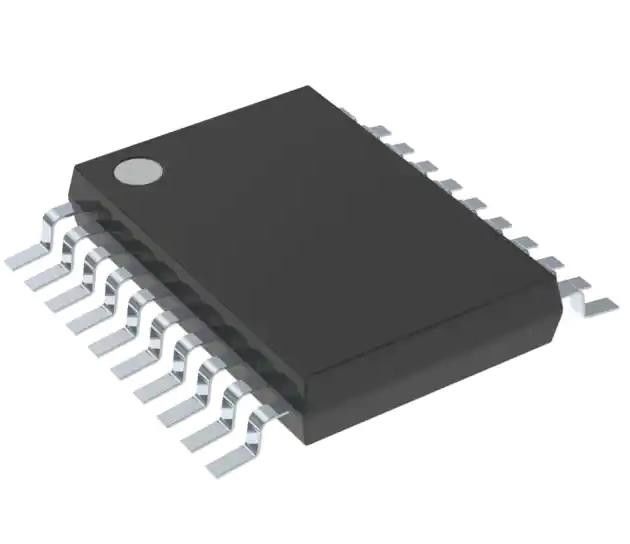

SN74ABT245BNSR Transceiver IC Niet-omkering 1 element 8 bit per element 3-staat
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN74ABT245BNSR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | Zendontvanger, niet-Omkeert | Aantal elementen: | 1 |
|---|---|---|---|
| Aantal bits per element: | 8 | Routputtype: | 3-Staten |
| Huidig - Hoge Output, Laag: | 32mA, 64mA | Spanning - Voeding: | 4.5V ~ 5.5V |
| Werktemperatuur: | -40 °C ~ 85 °C (TA) | Verpakking van de leverancier: | 20-ZO |
Productomschrijving
SN74ABT245BNSR Transceiver IC Niet-omkering 1 element 8 bit per element 3-staat
Specificaties vanSN74ABT245BNSR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Buffers, drivers, ontvangers, transceivers | |
| Mfr | Texas Instruments |
| Reeks | 74ABT |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Logische type | Transceiver, niet-omkeerbaar |
| Aantal elementen | 1 |
| Aantal bits per element | 8 |
| Invoertype | - |
| Uitvoertype | 3-Staat |
| Stroom - Uitgang hoog, laag | 32mA, 64mA |
| Spanning - Voeding | 4.5V ~ 5.5V |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 20-SOIC (0,209", 5,30 mm breedte) |
| Verpakking van de leverancier | 20-SO |
| Basisproductnummer | 74ABT245 |
Kenmerken vanSN74ABT245BNSR
* Typische VOLP (Output Ground Bounce) < 1 V bij VCC = 5 V, TA = 25°C
* Af- en aansturing 3-staat ondersteuning warm inbrengen
* High-Drive-uitgangen (-32 mA IOH, 64 mA IOL)
* Vergrendelingsprestaties hoger dan 500 mA per JEDEC-standaard JESD 17
* ESD-bescherming overschrijdt JESD 22
− 2000-V Mensenlichaammodel (A114-A)
- 200-V-machine model (A115-A)
Toepassingen vanSN74ABT245BNSR
Deze octalbustransceivers zijn ontworpen voor asynchrone communicatie tussen databussen. De apparaten verzenden gegevens van de A-bus naar de B-bus of van de B-bus naar de A-bus,afhankelijk van het logische niveau bij de richtingsbesturing (DIR)De output-enabled (OE) input kan worden gebruikt om het apparaat uit te schakelen zodat de bussen effectief worden geïsoleerd.
Milieuclassificaties en exportclassificaties vanSN74ABT245BNSR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
