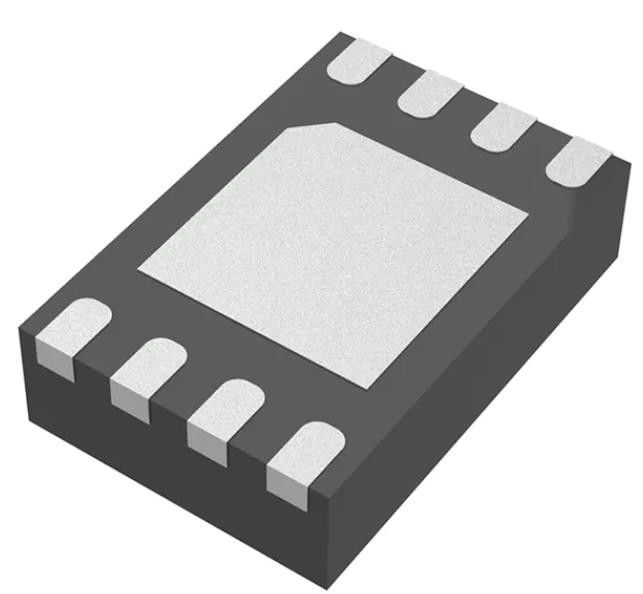

MP3305DD-LF-Z LED Driver IC 1 Uitgang DC DC Regulator PWM Dimming 1.33A 8-QFN
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MP3305DD-LF-Z |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Type: | De Regelgever van gelijkstroom gelijkstroom | Topologie: | Voer op (Verhoging) |
|---|---|---|---|
| Interne Schakelaar: | - Ja, dat klopt. | Aantal output: | 1 |
| Spanning - voeding (min): | 2,5 V | Voltage - (Maximum) Levering: | 6V |
| Voltage - Output: | 36 V | Huidig - Output/Kanaal: | 1.33A (Schakelaar) |
Productomschrijving
MP3305DD-LF-Z LED Driver IC 1 Uitgang DC DC Regulator PWM Dimming 1.33A 8-QFN
Specificaties vanMP3305DD-LF-Z LED
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| LED-drivers | |
| Mfr | Monolithic Power Systems Inc. |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Type | DC-DC-regulator |
| Topologie | Stepping-up (Boost) |
| Interne schakelaars | - Ja, dat klopt. |
| Aantal output | 1 |
| Spanning - Voeding (min) | 2.5V |
| Spanning - Voeding (max) | 6V |
| Spanning - Uitgang | 36 V |
| Stroom - Uitgang / Kanaal | 1.33A (schakelaar) |
| Frequentie | 2.2MHz |
| Dimming | PWM |
| Toepassingen | Achterlicht |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-TFDFN blootgestelde pad |
| Verpakking van de leverancier | 8-QFN (2x3) |
| Basisproductnummer | MP3305 |
Kenmerken vanMP3305DD-LF-Z LED
• MOSFET voor interne energie
• Voert tot 10 serie witte LED's
• Tot 88% efficiëntie
• PWM dimming frequentie van 250 Hz tot 50 kHz
• 2.2MHz vaste schakelfrequentie
• Verstelbare drempel voor het uitschakelen met open lading (OVP)
• Lage 200mV terugkoppelingspanning
• UVLO, thermische afsluiting
• Interne stroomlimiet 1.3A
• Verkrijgbaar in 2 mm x 3 mm QFN8 verpakking
Toepassingen vanMP3305DD-LF-Z LED
• LCD-panelen
• Digitale beeldframes
• Handcomputer en PDA's
• Digitale fototoestellen
• Kleine LCD-displays
Milieuclassificaties en exportclassificaties vanMP3305DD-LF-Z LED
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
