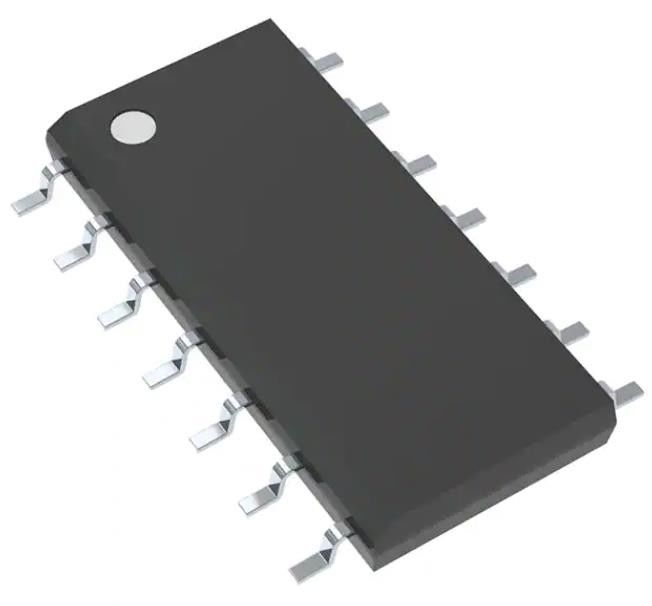

MC74LCX125DG Buffer Niet-omkeerbaar 4 element 1 bit per element 3-state output
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MC74LCX125DG |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | Buffer, niet-Omkeert | Aantal elementen: | 4 |
|---|---|---|---|
| Aantal bits per element: | 1 | Invoertype: | - |
| Uitvoertype: | 3-Staten | Huidig - Hoge Output, Laag: | 24mA, 24mA |
| Spanning - Voeding: | 2V ~ 3,6V | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
Productomschrijving
MC74LCX125DG Buffer Niet-omkeerbaar 4 element 1 bit per element 3-state output
Specificaties vanMC74LCX125DG
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Buffers, drivers, ontvangers, transceivers | |
| Mfr | een half |
| Reeks | 74LCX |
| Pakket | Buis |
| Productstatus | Actief |
| Logische type | Buffer, niet-omkering |
| Aantal elementen | 4 |
| Aantal bits per element | 1 |
| Invoertype | - |
| Uitvoertype | 3-Staat |
| Stroom - Uitgang hoog, laag | 24mA, 24mA |
| Spanning - Voeding | 2V ~ 3,6V |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 14-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 14-SOIC |
| Basisproductnummer | 74LCX125 |
Kenmerken vanMC74LCX125DG
* Ontworpen voor 2,3 tot 3,6 V VCC-operatie
* 5,0 V Tolerantie − Interfacecapaciteit met 5,0 V TTL Logic
* Ondersteunt live invoeging en verwijdering
* IOFF-specificatie garandeert een hoge impedantie wanneer VCC = 0 V
* LVTTL-compatibel
* LVCMOS-compatibel
* 24 mA Balanced Output Sink en broncapaciteit
* Bijna nul statische voedingsstroom in alle drie logische toestanden (10 A) Vermindert de stroombehoefte van het systeem aanzienlijk
* Vergrendelingsprestaties hoger dan 500 mA
* ESD-prestaties: Mensenlichaammodel > 2000 V Machinemodel > 200 V
* NLV-prefix voor automobiel- en andere toepassingen die unieke site- en besturingswijzigingsvereisten vereisen; AEC-Q100 gekwalificeerd en PPAP-geschikt
* Deze apparaten zijn Pb-vrij, halogeenvrij/BFRvrij en zijn RoHS-conform
Toepassingen vanMC74LCX125DG
De MC74LCX125 is een hoogwaardige, niet-omkeerbare quad buffer die werkt van een 2,3 tot 3,6 V stroomtoevoer.
Milieuclassificaties en exportclassificaties vanMC74LCX125DG
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
