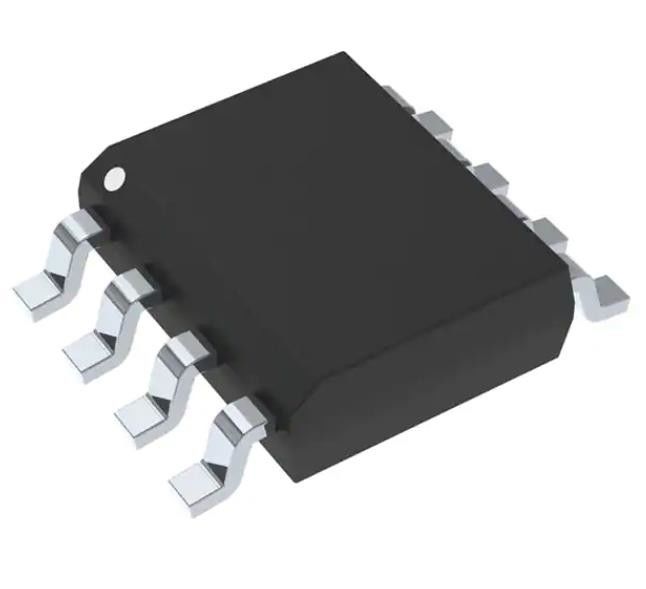

MC33272ADR2G Chip met geïntegreerde schakeling Versterker voor algemeen gebruik 2 circuits 8-SOIC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MC33272ADR2G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Versterkertype: | Algemeen doel | Algemeen doel: | 2 |
|---|---|---|---|
| Uitvoertype: | - | Het Product van de aanwinstenbandbreedte: | 24 Mhz |
| Zwenksnelheid: | 10V/µs | Voltage - Ingevoerde Compensatie: | 100 µV |
| Huidig - Bias Ingevoerd: | Na 300 | Huidig - Levering: | 2.15mA (x2 Kanalen) |
Productomschrijving
MC33272ADR2G Integrated Circuit Chip General Purpose Amplifier 2 Circuit 8-SOIC
Specificaties vanMC33272ADR2G
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Lineair | |
| Versterkers | |
| Instrumenten, OP-versterkers, bufferversterkers | |
| Mfr | een half |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Versterkertype | Algemeen doel |
| Aantal circuits | 2 |
| Uitvoertype | - |
| Slew Rate | 10 V/μs |
| Gewinbandbreedteproduct | 24 MHz |
| Stroom - Input Bias | 300 nA |
| Spanning - Input Offset | 100 μV |
| Stroom - aanbod | 2.15 mA (x2 kanalen) |
| Stroom - Uitgang / Kanaal | 37 mA |
| Spanning - Voerspanne (min) | 3 V |
| Spanning - Supply Span (Max) | 36 V |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | MC33272 |
Kenmerken vanMC33272ADR2G
• Inlaatspanning vanfset tot 100 V (type)
• Laag Input Bias Strom: 300 nA
• Laag Input Offset Strom: 3,0 nA
• Hoge inlaatweerstand: 16 M
• Laag geluid: 18 nV/ √ Hz @ 1,0 kHz
• High Gain Bandwidth Product: 24 MHz @ 100 kHz
• Hoge slewrate: 10 V/s
• Strombandbreedte: 160 kHz
• Uitstekende frequentiestabiliteit
• Eenheidswinst stabiel: w/capaciteitsbelastingen tot 500 pF
• Grote uitgangsspanningsschommeling: +14,1 V/-14,6 V
• lage totale harmonische vervorming: 0,003%
• Stroomstroom: 2,15 mA per versterker
• Eenmalige of gesplitste voeding: +3,0 V tot +36 V of ±1,5 V tot ±18 V
• ESD-dioden bieden extra bescherming aan de ingangen
• NCV-prefix voor automobiel- en andere toepassingen waarvoor unieke site- en besturingswijzigingsvereisten vereist zijn; AEC-Q100 gekwalificeerd en PPAP-geschikt
• Er zijn Pb-vrije pakketten beschikbaar
Toepassingen vanMC33272ADR2G
De MC33272/74 serie van monolithische operationele versterkers zijn kwaliteit vervaardigd met innovatieve Bipolar design concepten.
Milieuclassificaties en exportclassificaties vanMC33272ADR2G
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
