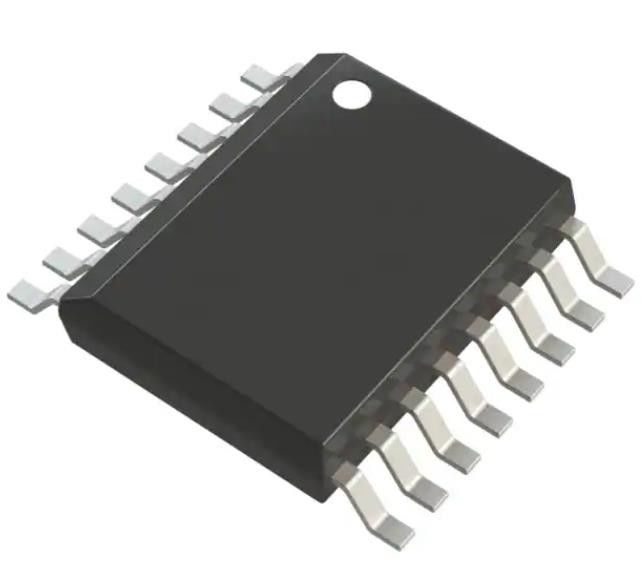

LT1568IGN # TRPBF Band Pass Filter IC Band Pass 2e Orde 200kHz 16-SSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LT1568IGN#TRPBF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Filtertype: | Band pas | Frequentie - Scheiding of Centrum: | 200KHz |
|---|---|---|---|
| Aantal filters: | 2 | Filtervolgorde: | Tweede |
| Spanning - Voeding: | 2.7V ~ 11V, ±2,7V ~ 5,5V | Montage-type: | Oppervlakte |
| Pakket / doos: | 16-SSOP (0,154“, 3.90mm Breedte) | Basisproductnummer: | LT1568 |
| Hoog licht: | LT1568IGN # TRPBF,LT1568IGN # TRPBF Filter IC |
||
Productomschrijving
LT1568IGN # TRPBF Band Pass Filter IC Band Pass 2de Orde 200kHz 16-SSOP
Specificaties vanLT1568IGN#TRPBF
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Interface | |
| Filters - Actief | |
| Mfr | Analog Devices Inc. |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Filtertype | Bandpass |
| Frequentie - grens of midden | 200 kHz |
| Aantal filters | 2 |
| Filtervolgorde | Tweede |
| Spanning - Voeding | 2.7V ~ 11V, ±2,7V ~ 5,5V |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-SSOP (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 16-SSOP |
| Basisproductnummer | LT1568 |
Kenmerken vanLT1568IGN#TRPBF
■ Tot 10MHz middenfrequentie op een enkele 3V-toevoer
■ Gemakkelijk te gebruiken Een enkele weerstandswaarde stelt een laagpassingscutofffrequentie in (200kHz ≤ ƒC ≤ 5MHz), ongelijke weerstandswaarden verlengen de cutofffrequentie tot 10MHz
■ Uiterst flexibel Verschillende weerstandswaarden maken het mogelijk om lowpass-overdrachtsfuncties te gebruiken met of zonder winst (Butterworth, Chebyshev of Custom)
■ SNR = 92 dB (ƒC = 2MHz, 2VP-P)
■ THD = ¥84dB (ƒC = 2MHz, 1VP-P)
■ Interne condensatoren tot ± 0,75%
■ Een enkel 4-pools laagpassagefilter of een gelijke paar van 2-pools laagpassagefilters
■ Kan worden aangesloten als een bandpassfilter
■ Eengemaakte of differentiële output
■ Werkt vanaf een enkele 3V-toevoer (2,7V Min) tot ±5V
■ In- en uitgangsspanningen van spoor naar spoor
Toepassingen vanLT1568IGN#TRPBF
■ Vervangt discrete RC-actieve filters en LC-filtermodules
■ Antialiasing/Reconstructiefilters
■ Dual- of I-en-Q-kanalen (twee gepaste filters van de tweede orde in één verpakking)
■ Eenvoudig tot differentiële omzetting
■ Video-signaalverwerking
Milieuclassificaties en exportclassificaties vanLT1568IGN#TRPBF
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
