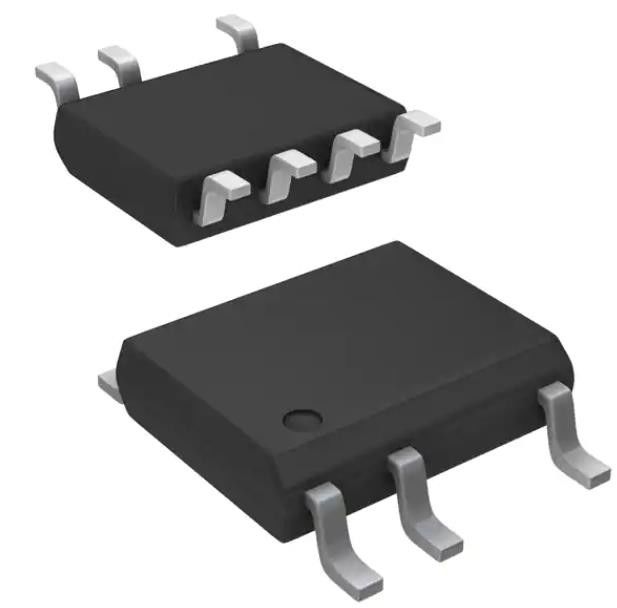

LNK564DN Integrated Circuit Chip Converter Offline Flyback Topologie 100kHz SO-8C
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LNK564DN |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| outputisolatie: | Geïsoleerd | Interne Schakelaar: | - Jawel. |
|---|---|---|---|
| Voltage - Analyse: | 700V | Topologie: | flyback |
| Plichtscyclus: | 70% | Frequentie - Overstappen: | 100 kHz |
| Vermogen (watts): | 3 W | Foutenbescherming: | Stroom die, Open Lijn, over Temperatuur, Kortsluiting beperkt |
| Hoog licht: | LNK564DN,LNK564DN Integrated Circuit Chip |
||
Productomschrijving
LNK564DN Integrated Circuit Chip Converter Offline Flyback Topologie 100kHz SO-8C
Specificaties vanLNK564DN
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| AC-DC-omvormers, offline-switches | |
| Mfr | Krachtintegratie |
| Reeks | LinkSwitch®-LP |
| Pakket | Buis |
| Uitgangsisolatie | Geïsoleerd |
| Interne schakelaars | - Ja, dat klopt. |
| Spanning - Breuk | 700 V |
| Topologie | Terugvliegen |
| Spanning - Voeding (Vcc/Vdd) | - |
| Werkcyclus | 70% |
| Frequentie - Overstappen | 100 kHz |
| Vermogen (watts) | 3 W |
| Bescherming tegen fouten | Stroombeperking, open lus, over temperatuur, kortsluiting |
| Beheersfuncties | - |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte), 7 leidingen |
| Verpakking van de leverancier | SO-8C |
| Montage-type | Oppervlakte |
| Basisproductnummer | LNK564 |
Kenmerken vanLNK564DN
• De laagste componentgetal-switcher
• Very tight parameter tolerances using proprietary IC trimming technology and transformer construction techniques enable Clampless™designs – decreases component count/system cost and increases efficiency
• Voldoet aan de industriestandaardvereisten voor bescherming tegen overbelastingen
• Frequentiejittering vermindert de EMI aanzienlijk
• Voldoet aan de vereisten voor HV-krimp tussen DRAIN en alle andere pinnen, zowel op het PCB als op de verpakking
• De eigen E-ShieldTM-transformer elimineert de Y-condensator
Toepassingen vanLNK564DN
• Chargers voor mobiele/draadloze telefoons, PDA's, elektrische gereedschappen, MP3/draagbare audiotoestellen, scheerapparaten enz.
• Stand-by- en hulpvoorzieningen
Milieuclassificaties en exportclassificaties vanLNK564DN
| AANZET | Beschrijving |
| RoHS-status | RoHS-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
