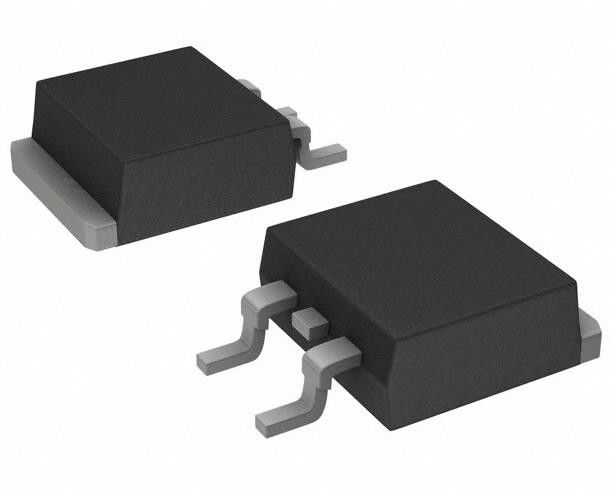

FDB8444-F085 N-kanaal 40 V 70A (Tc) 167W (Tc) Oppervlaktebevestiging D2PAK (TO-263)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | FDB8444-F085 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| FET Type: | N-Channel | Technologie: | MOSFET (Metaaloxide) |
|---|---|---|---|
| Afvoerkanaal aan Bronvoltage (Vdss): | 40 V | Stroom - Continue afvoer (Id) @ 25°C: | 70A (TC) |
| Aandrijvingsvoltage (Max Rds On, Min Rds On): | 10V | Rds op (Maximum) @ Identiteitskaart, Vgs: | 5.5mOhm @ 70A, 10V |
| Vgs ((Maximum) Th) @ Identiteitskaart: | 4V @ 250µA | Poortlast ((Maximum) Qg) @ Vgs: | 128 nC @ 10 V |
Productomschrijving
FDB8444-F085 N-kanaal 40 V 70A (Tc) 167W (Tc) Oppervlaktebevestiging D2PAK (TO-263)
Specificaties vanFDB8444-F085
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | een half |
| Reeks | Automobilerij, AEC-Q101, PowerTrench® |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Verouderd |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 40 V |
| Stroom - continue afvoer (Id) @ 25°C | 70A (Tc) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 10V |
| Rds On (Max) @ Id, Vgs | 5.5mOhm @ 70A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 128 nC @ 10 V |
| Vgs (max) | ±20V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 8035 pF @ 25 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 167 W (Tc) |
| Werktemperatuur | -55°C ~ 175°C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | D2PAK (TO-263) |
| Pakket / doos | TO-263-3, D2Pak (2 Leads + Tab), TO-263AB |
| Basisproductnummer | FDB844 |
Kenmerken vanFDB8444-F085
*type rDS(aan) = 3,9mΩ bij VGS = 10V, ID = 70A
*type Qg(TOT) = 91nC bij VGS = 10V
*Low Miller Charge
*Low Qrr Body Diode
*UIS-capaciteit (single pulse en repetitive pulse)
*Kwalificeerd volgens AEC Q101
* RoHS-conform
Toepassingen vanFDB8444-F085
* Motorbesturing voor auto's
* Powertrain Management
* Solenoïde- en motorrijders
* Elektronische transmissie
* Distributed Power Architecture en VRMs
* Primaire schakelaar voor 12V-systemen
Milieuclassificaties en exportclassificaties vanFDB8444-F085
| AANZET | Beschrijving |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
