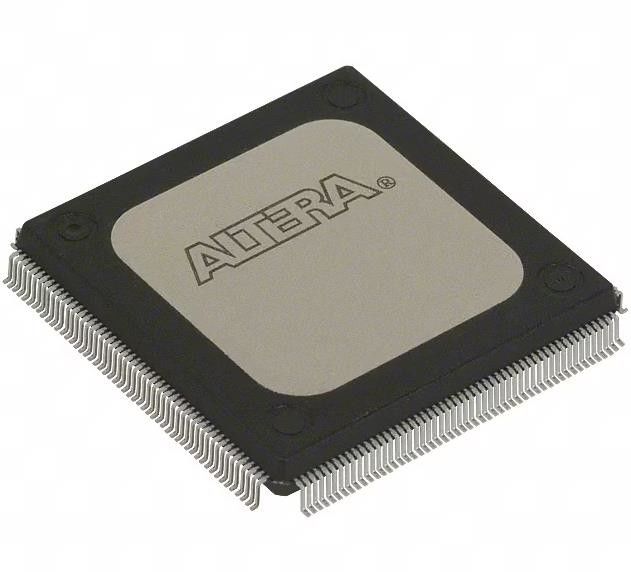

EPF10K20RI208-4N FLEX-10K veldprogrammeerbare poortarray (FPGA) IC 147 12288 1152
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | EPF10K20RI208-4N |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Aantal Laboratoria/CLBs: | 144 | Aantal Logicaelementen/Cellen: | 1152 |
|---|---|---|---|
| Totaal RAM Bits: | 12288 | Aantal I/O's: | 147 |
| Aantal Poorten: | 63000 | Spanning - Voeding: | 4.5V ~ 5.5V |
| Montage-type: | Oppervlakte | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
Productomschrijving
EPF10K20RI208-4N FLEX-10K Field programmable gate array (FPGA) IC 147 12288 1152
Specificaties vanEPF10K20RI208-4N
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| FPGA's (Field Programmable Gate Array) | |
| Mfr | Informatie |
| Reeks | FLEX-10K® |
| Pakket | Tray |
| Productstatus | Verouderd |
| Aantal LAB/CLB's | 144 |
| Aantal logische elementen/cellen | 1152 |
| Totale RAM-bits | 12288 |
| Aantal I/O's | 147 |
| Aantal poorten | 63000 |
| Spanning - Voeding | 4.5V ~ 5.5V |
| Montage-type | Oppervlakte |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Pakket / doos | 208-BFQFP Blootgestelde pad |
| Verpakking van de leverancier | 208-RQFP (28x28) |
| Basisproductnummer | EPF10K20 |
Kenmerken vanEPF10K20RI208-4N
■ De eerste in de industrie geïntegreerde programmable logic device (PLD) -familie, die System-on-a-Programmable-Chip (SOPC) -integratie biedt
- Inbedded array voor het implementeren van megafuncties, zoals efficiënt geheugen en gespecialiseerde logische functies
Logische matrix voor algemene logische functies
■ Hoge dichtheid
¥ 10.000 tot 250.000 typische poorten (zie tabellen 1 en 2)
- Tot 40.960 RAM-bits; 2.048 bits per embedded array block (EAB), die allemaal kunnen worden gebruikt zonder de logische capaciteit te verminderen
■ kenmerken op systeemniveau
¢ Ondersteuning van de MultiVoltTM I/O-interface
️ 5,0-V-tolerende inlaatpen in FLEX® 10KA-apparaten
- laag stroomverbruik (typische specificatie minder dan 0,5 mA in standby-stand voor de meeste apparaten)
¢ FLEX 10K- en FLEX 10KA-apparaten ondersteunen interconnectie van perifere componenten met de Special Interest Group (PCI SIG) PCI Local Bus Specification, Revision 2.2
FLEX 10KA-apparaten zijn voorzien van een ophaaldiode, die voor de naleving van de PCI-norm van 3,3-Volt pin-by-pin kan worden gekozen.
¢ Selecte FLEX 10KA-apparaten ondersteunen 5,0-V PCI-bussen met acht of minder belastingen
- Ingebouwde JTAG (Joint Test Action Group) grensscan test (BST) -circuits die voldoen aan IEEE Std. 1149.1-1990, beschikbaar zonder enige apparaatlogic te gebruiken
Toepassingen vanEPF10K20RI208-4N
Altera's FLEX 10K-apparaten zijn de eerste ingebedde PLD's van de industrie.de architectuur Flexible Logic Element MatriX (FLEX) bevat alle functies die nodig zijn om gemeenschappelijke gate array-megafuncties te implementeren.
Milieuclassificaties en exportclassificaties vanEPF10K20RI208-4N
| AANZET | Beschrijving |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
