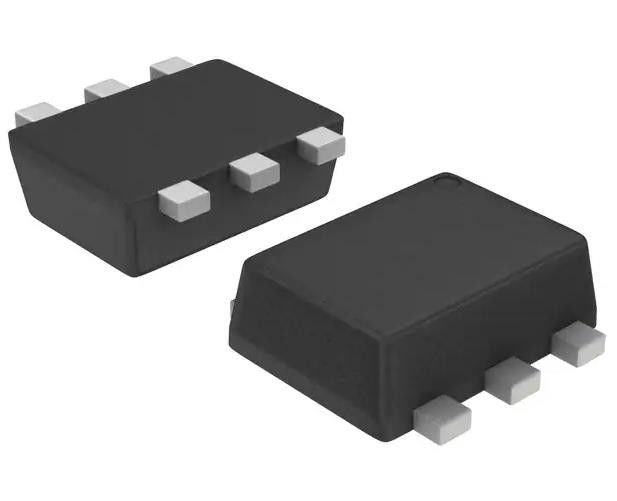

EMD4DXV6T1G Bipolaire transistor 1 NPN 1 PNP 50V 100mA 500mW
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | EMD4DXV6T1G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Huidig - Collector ((Maximum) Ic): | 100 mA | Voltage - (de Maximum) Analyse van de Collectorzender: | 50 V |
|---|---|---|---|
| Weerstand - Basis (R1): | 47 kOhms, 10 kOhms | De Huidige Aanwinst van gelijkstroom (hFE) (Min) @ Ic, Vce: | 80 @ 5mA, 10V |
| (Maximum) Vceverzadiging @ Ib, Ic: | 250 mV @ 300 μA, 10 mA | Huidig - (Maximum) Collectorscheiding: | 500nA |
| Maximum macht -: | 500 MW | Montage-type: | Oppervlakte |
Productomschrijving
EMD4DXV6T1G Bipolaire transistor 1 NPN 1 PNP 50V 100mA 500mW
Specificaties vanEMD4DXV6T1G
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| Bipolair (BJT) | |
| Bipolaire transistorarrays, voorgevoelig | |
| Mfr | een half |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Type transistor | 1 NPN, 1 PNP - Voorspelbaar (Dual) |
| Stroom - collector (Ic) (max) | 100 mA |
| Spanning - Verdeling van de collectoremitter (max) | 50 V |
| Resistor - basis (R1) | 47 kOhms, 10 kOhms |
| Resistor - basis van de zender (R2) | 47 kOhms |
| Gelijkstroomwinst (hFE) (min) @ Ic, Vce | 80 @ 5mA, 10V |
| Vce verzadiging (max) @ Ib, Ic | 250 mV @ 300 μA, 10 mA |
| Stroom - collectievergrens (maximaal) | 500nA |
| Frequentie - Overgang | - |
| Vermogen - Max. | 500 mW |
| Montage-type | Oppervlakte |
| Pakket / doos | SOT-563, SOT-666 |
| Verpakking van de leverancier | SOT-563 |
| Basisproductnummer | EMD4DXV6 |
Kenmerken vanEMD4DXV6T1G
• Vergemakkelijkt het circuitontwerp
• Vermindert de ruimte op het bord
• Vermindert het aantal componenten
• NSV-prefix voor automobiel- en andere toepassingen waarvoor unieke site- en besturingswijzigingsvereisten vereist zijn; AEC-Q101 gekwalificeerd en PPAP-geschikt
• Dit zijn Pb-vrije apparaten
Toepassingen vanEMD4DXV6T1G
De BRT (Bias Resistor Transistor) bevat een enkele transistor met een monolithisch bias netwerk bestaande uit twee weerstanden; een serie basisweerstand en een basis-emitterweerstand.
Milieuclassificaties en exportclassificaties vanEMD4DXV6T1G
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
