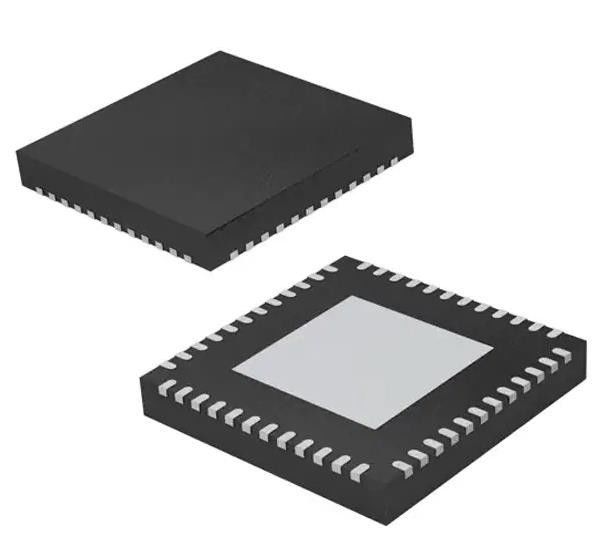

DS90UB914QSQX/NOPB 1,4 Gbps Deserializer 1 Ingang 12 Uitgang 48-WQFN (7x7)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DS90UB914QSQX/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Functie: | Deserializer | Gegevenspercentage: | 1.4 Gbps |
|---|---|---|---|
| Inputtype: | FPD-verbinding III, LVDS | Outputtype: | LVCMOS |
| Aantal Input: | 1 | Aantal Output: | 12 |
| Spanning - Voeding: | 1,71V ~ 1,89V, 3V ~ 3,6V | Werktemperatuur: | -40°C ~ 105°C (Ta) |
Productomschrijving
DS90UB914QSQX/NOPB 1.4Gbps Deserializer 1 Input 12 Output 48-WQFN (7x7)
Specificaties vanDS90UB914QSQX/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Interface | |
| Serialisatoren, deserializatoren | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Functie | Deserializer |
| Gegevenspercentage | 1.4 Gbps |
| Invoertype | FPD-Link III, LVDS |
| Uitvoertype | LVCMOS |
| Aantal ingangen | 1 |
| Aantal output | 12 |
| Spanning - Voeding | 1.71V ~ 1.89V, 3V ~ 3.6V |
| Werktemperatuur | -40 °C ~ 105 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 48-WFQFN Blootgestelde pad |
| Verpakking van de leverancier | 48-WQFN (7x7) |
| Basisproductnummer | DS90UB914 |
Kenmerken vanDS90UB914QSQX/NOPB
* 10-MHz tot 100-MHz Input Pixel Clock Support
* Interconnectie met een enkel differentiaalpaar
* Programmeerbare gegevenslast:
- 10-bits nuttige lading tot 100 MHz
- 12-bits nuttige lading tot 75 MHz
* Continuous Low Latency Bidirectional ControlInterface Channel met 12C-ondersteuning bij 400 kHz
* 2:1 Multiplexer om te kiezen tussen twee inputmakers
* Ingebouwde klok met gelijkstroomgebalanceerde codering voor ondersteuning van wisselstroomgekoppelde interconnecties
* In staat tot 25 meter te rijden.
* Ontvang Equalizer Automatisch aanpassen aan veranderingen in kabelverlies
* Vier speciale input/outputpins voor algemeen gebruik (GPIO) beschikbaar op zowel serialisator als deserializator
* LOCK Output Reporting Pin en AT-SPEED BISTDiagnosis functie om de integriteit van de link te valideren
* 1,8-V.2.8 V of 3.3 V compatibele serialisator met parallelle input
* Eenmalige voeding bij 1,8 V
* ISO 10605 en IEC 61000-4-2 ESD-conform
* Product voor de automobielindustrie: AEC-Q100 Kwalificatie 2
* Temperatuurbereik -40°C tot +105°C
* Kleine serialisatorvoetafdruk (5 mm x 5 mm)
* EMI/EMC-vermindering van deserializers
- Programmable Spread Spectrum (SSCG) -outputs
- Staggered outputs van de ontvanger
Toepassingen vanDS90UB914QSQX/NOPB
* Voor- of achteruitkijkcamera voor botsingbeheersing
* Omgevingszicht voor parkeerhulp
Milieuclassificaties en exportclassificaties vanDS90UB914QSQX/NOPB
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
