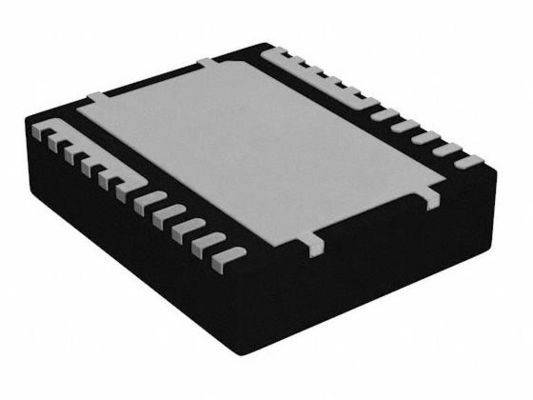

CSD95373AQ5M Halfbrugdriver Synchrone Buck Converters Power MOSFET
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CSD95373AQ5M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Configuratie van de output: | halve brug | Toepassingen: | Synchroon Buck Converters |
|---|---|---|---|
| Interface: | PWM | Ladingstype: | Aanleidinggevend |
| Technologie: | Machtsmosfet | Huidig - Output/Kanaal: | 45A |
| Huidig - Piekoutput: | 67A | Kenmerken: | Bootstrap circuit, status vlag |
Productomschrijving
CSD95373AQ5M Halfbrugdriver Synchrone Buck Converters Power MOSFET
Specificaties vanCSD95373AQ5M
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Volledige Half-Bridge-chauffeurs | |
| Mfr | Texas Instruments |
| Reeks | NexFETTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Configuratie van de output | Halve brug |
| Toepassingen | Synchrone buckconverters |
| Interface | PWM |
| Type lading | Inductieve |
| Technologie | Vermogen MOSFET |
| Rds Aan (type) | - |
| Stroom - Uitgang / Kanaal | 45A |
| Stroom - piekuitgang | 67A |
| Spanning - Voeding | 4.5V ~ 5.5V |
| Spanning - belasting | 4.5V ~ 16V |
| Werktemperatuur | -55 °C ~ 150 °C (TJ) |
| Kenmerken | Bootstrap circuit, status vlag |
| Bescherming tegen fouten | Overtemperatuur, doorstraling, UVLO |
| Montage-type | Oppervlakte |
| Pakket / doos | 12-PowerLFDFN |
| Verpakking van de leverancier | 12-LSON-CLIP (5x6) |
| Basisproductnummer | De waarde van de transactie is gelijk aan de waarde van de transactie |
Kenmerken vanCSD95373AQ5M
* 45 Een capaciteit voor continue werkstroom
* 92,6% systeemdoeltreffendheid bij 25 A
* Ultra-laag vermogen verlies van 2,6 W bij 25 A
* Hoogfrequentiebediening (tot 2 MHz)
* Hoge dichtheid - SON 5 x 6 mm Footprint
* Pakket met ultralage inductantie
* Systeem-geoptimaliseerde PCB-voetafdruk
* 3.3 V en 5 V PWM-signaal compatibel
* Diode-emulatiemodus met FCCM
* Analoogtemperatuuruitgang
* Invoer van PWM-systemen met drie staten
Toepassingen vanCSD95373AQ5M
* Multifase synchrone buck converter
- Hoogfrequente toepassingen
- Toepassingen voor hoge stroom en lage cyclus
* Draagpunt Dc-Dc-omvormers
* Geheugen en grafische kaarten
* Desktop en Server VR11.x en VR12.x voor VCore Synchrone Buck Converters
Milieuclassificaties en exportclassificaties vanCSD95373AQ5M
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
