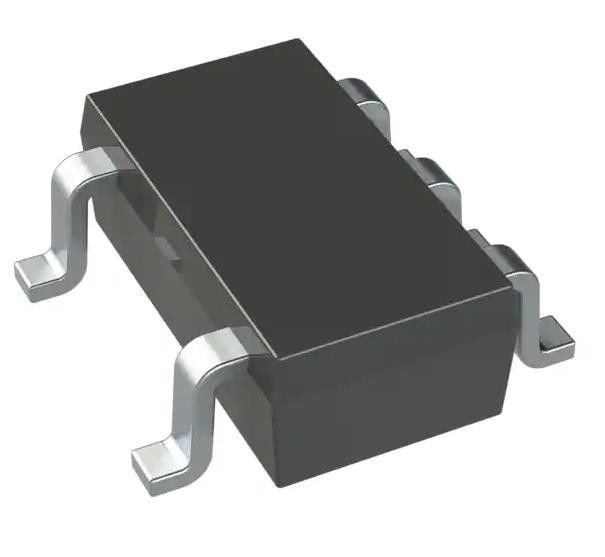

AP2204K-ADJTRG1 Lineaire spanningsregelaar IC Positief instelbaar 1 Uitgang 150mA
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | AP2204K-ADJTRG1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Aantal toezichthouders: | 1 | Spanning - Invoer (max): | 24V |
|---|---|---|---|
| Spanning - Uitgang (min/vast): | 1.24V | Spanning - Uitgang (max): | 22V |
| Spanningsverlies (max): | 0.5V @ 150mA | Stroom - Uitgang: | 150mA |
| Stroom - stilstand (Iq): | 50 µA | Stroom - Voeding (max): | 2.5 mA |
Productomschrijving
AP2204K-ADJTRG1 Lineaire spanningsregelaar IC Positief instelbaar 1 Uitgang 150mA
Specificaties vanAP2204K-ADJTRG1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | Dioden geïntegreerd |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Niet voor nieuwe ontwerpen |
| Configuratie van de output | Positief |
| Uitvoertype | Verstelbaar |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 24V |
| Spanning - Uitgang (min/vast) | 1.24V |
| Spanning - Uitgang (max) | 22V |
| Spanningsverlies (max) | 0.5V @ 150mA |
| Stroom - Uitgang | 150 mA |
| Stroom - stilstand (Iq) | 50 μA |
| Stroom - Voeding (max) | 2.5 mA |
| PSRR | 60dB (100Hz ~ 1kHz) |
| Beheersfuncties | Inzetten |
| Beschermingsfuncties | Overstroom, overstemperatuur |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | SC-74A, SOT-753 |
| Verpakking van de leverancier | SOT-23-5 |
| Basisproductnummer | AP2204 |
Kenmerken vanAP2204K-ADJTRG1
* Breed inlaatspanningsbereik: 2,6 V tot 24 V
* Breed uitgangsspanningsbereik: 1,24 V tot 22 V
* Uitstekende Ripple Rejection: 60dB@ f = 1kHz
* Lage uitvalspanning: VDROP = 100mV@IOUT = 100μA
* Lage grondstroom
* Hoge uitgangsspanning nauwkeurigheid
* Compatibel met keramische condensatoren met een lage ESR
* Uitstekende regelgeving van de lijn/belasting
* Functie voor thermische uitschakeling
* Volledig loodvrij en volledig RoHS-conform (Notes 1 & 2)
* Halogeen- en antimonvrij.
Toepassingen vanAP2204K-ADJTRG1
De AP2204-serie is een positieve spanningsregelaar IC vervaardigd door middel van een hoogspannings EPNP-proces.
Milieuclassificaties en exportclassificaties vanAP2204K-ADJTRG1
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
