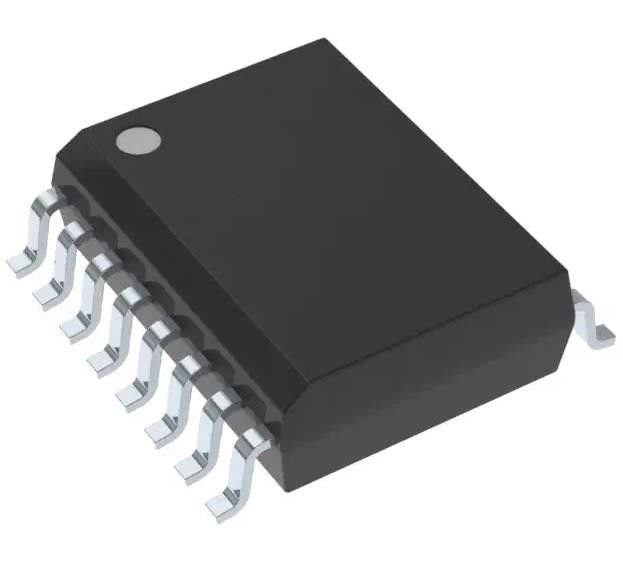

ADUM1401ARWZ Digitale isolator voor algemeen gebruik 2500Vrms 4 kanaal 1Mbps 25kV/μs
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ADUM1401ARWZ |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 4 | Input - Zij1/side 2: | 3:1 |
|---|---|---|---|
| Kanaaltype: | Eenrichtings | Voltage - Isolatie: | 2500Vrms |
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 25kV/µs | Gegevenspercentage: | 1Mbps |
| TpLH van de propagatievertraging/tpHL (Maximum): | 100ns, 100ns | (De Maximum) Vervorming van de impulsbreedte: | 40ns |
Productomschrijving
ADUM1401ARWZ Digitale isolator voor algemeen gebruik 2500Vrms 4 kanaal 1Mbps 25kV/μs
Specificaties vanADUM1401ARWZ
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Digitale isolatoren | |
| Mfr | Analog Devices Inc. |
| Reeks | iCoupler® |
| Pakket | Buis |
| Technologie | Magnetische koppeling |
| Type | Algemeen doel |
| Geïsoleerde macht | - Nee, niet echt. |
| Aantal kanalen | 4 |
| Invoer - Zijde 1/Zijde 2 | 3:1 |
| Type kanaal | Eenrichtingsverkeer |
| Spanning - Isolatie | 2500 Vrms |
| Gemene modus Transiente immuniteit (min) | 25 kV/μs |
| Gegevenspercentage | 1 Mbps |
| Verspreidingsvertraging tpLH / tpHL (max) | 100 ns, 100 ns |
| Vervorming van de pulsbreedte (max) | 40 ns |
| Tijdstip van stijging / daling (type) | 2.5ns, 2.5ns |
| Spanning - Voeding | 2.7V ~ 5.5V |
| Werktemperatuur | -40 °C ~ 105 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-SOIC (0,295", 7,50 mm breedte) |
| Verpakking van de leverancier | 16-SOIC |
| Basisproductnummer | ADUM1401 |
Kenmerken vanADUM1401ARWZ
* Kwalificeerd voor automobiel toepassingen
* Gebruik van laag vermogen
- 5 V werking
- 1,0 mA per kanaal maximaal bij 0 Mbps tot 2 Mbps
- 3,5 mA per kanaal maximaal bij 10 Mbps
- 31 mA per kanaal maximaal bij 90 Mbps
- 3 V werking
- 0,7 mA per kanaal maximaal bij 0 Mbps tot 2 Mbps
- 2,1 mA per kanaal maximaal bij 10 Mbps
- 20 mA per kanaal maximaal bij 90 Mbps
* Tweerichtingscommunicatie
* 3 V/5 V-vertaling
* Hoogtemperatuur: 125°C
* Hoge gegevenssnelheid: dc tot 90 Mbps (NRZ)
* Precieze timing kenmerken
- 2 ns maximale vervorming van de pulsbreedte
- 2 ns maximale matching van kanaal tot kanaal
* Hoge common-mode transiente immuniteit: > 25 kV/μs
* Output-activatiefunctie
* 16-lead SOIC breedkarosseriepakket
* RoHS-conforme modellen beschikbaar
* Veiligheids- en regelgevende goedkeuringen
- UL-herkenning: 2500 V rms gedurende 1 minuut per UL 1577
- Kennisgeving van aanvaarding van CSA-onderdelen 5A
- VDE-conformiteitscertificaat
- DIN V VDE V 0884-10
- VIORM = 560 V piek
- TÜV-goedkeuring: IEC/EN/UL/CSA 61010-1
Toepassingen vanADUM1401ARWZ
* Algemene multichannel isolatie
* Isolatie SPI-interface/gegevensconverter
* RS-232/RS-422/RS-485 transceivers
* Isolatie van industriële veldbus
* Autosystemen
Milieuclassificaties en exportclassificaties vanADUM1401ARWZ
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
