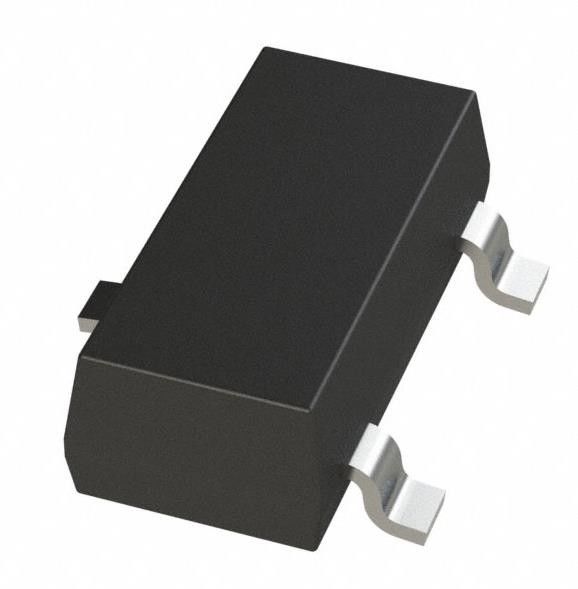

TL431LIACDBZR Shunt Spanningsreferentie IC Verstelbaar 2.495V 36 VV ±1% 15 mA SOT-23-3
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TL431LIACDBZR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Verwijzingstype: | Shunt | Outputtype: | Verstelbaar |
|---|---|---|---|
| Spanning - Uitgang (min/vast): | 2.495V | Spanning - Uitgang (max): | 36 V |
| Stroom - Uitgang: | 15 mA | Tolerantie: | ± 1% |
| temperatuurcoëfficiënt: | - | Lawaai - 0.1Hz aan 10Hz: | - |
Productomschrijving
TL431LIACDBZR Shunt Spanningsreferentie IC Verstelbaar 2.495V 36 VV ±1% 15 mA SOT-23-3
Specificaties vanTL431LIACDBZR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Referentiespanning | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Referentietype | Shunt |
| Uitvoertype | Verstelbaar |
| Spanning - Uitgang (min/vast) | 2.495V |
| Spanning - Uitgang (max) | 36 V |
| Stroom - Uitgang | 15 mA |
| Tolerantie | ± 1% |
| Temperatuurcoëfficiënt | - |
| Ruis - 0,1 Hz tot 10 Hz | - |
| Ruis - 10 Hz tot 10 kHz | - |
| Stroom - aanbod | - |
| Stroom - kathode | 1 mA |
| Werktemperatuur | 0°C ~ 70°C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-236-3, SC-59, SOT-23-3 |
| Verpakking van de leverancier | SOT-23-3 |
| Basisproductnummer | TL431 |
Kenmerken vanTL431LIACDBZR
• Referentiespanningstolerantie bij 25°C
- 0,5% (B-klasse)
️ 1% (A-klasse)
• Minimale typische uitgangsspanning: 2,495 V
• Verstelbare uitgangsspanning: Vref tot 36 V
• Werken van -40°C tot +125°C (Q-temperatuur)
• Maximale temperatuurverschuiving
¥ 10 mV (C Temp)
¥ 17 mV (I Temp)
️ 27 mV (Q-temperatuur)
• 0,3-Ω typische uitgangsimpedantie
• Sink-Current-capaciteit
️ Imin = 1 mA (max)
️ IKA = 15 mA (max)
• Referentie-invoerstroom IREF: 0,4 μA (max)
• Afwijking van de referentie-invoerstroom ten opzichte van de temperatuur, II ((dev): 0,3 μA (max)
Toepassingen vanTL431LIACDBZR
• Verstelbare spanning en stroomverwijzing
• Secundaire kantregeling in Flyback SMPS
• Vervanging van de Zenerdiode
• Spanningsbewaking
• Precision constant current sink/bron
• Vergelijkingsinstrument met geïntegreerde referentie
