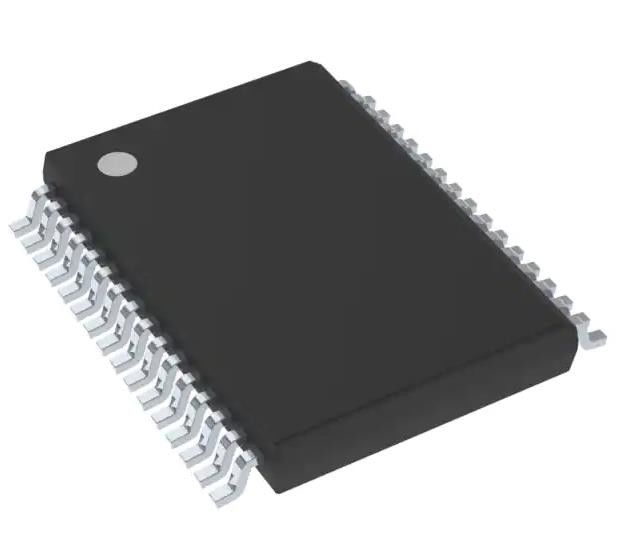

MC08XS6421BEKR2 Stroomschakelaar/driver 1:1 N-kanaal 5,5A, 11A 32-HSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MC08XS6421BEKR2 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Type schakelaar: | Algemeen Doel | Aantal Output: | 4 |
|---|---|---|---|
| Verhouding - Input:Output: | 0,042361111 | Configuratie van de output: | Hoge Kant |
| Outputtype: | N-Channel | Interface: | SPI |
| Spanning - belasting: | 7V ~ 18V | Spanning - Voeding (Vcc/Vdd): | 4.5V ~ 5.5V |
Productomschrijving
MC08XS6421BEKR2 Power Switch/Driver 1:1 N-Channel 5.5A, 11A 32-HSOP
Specificaties vanMC08XS6421BEKR2
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Schakelaars voor de distributie van stroom, ladingschauffeurs | |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Productstatus | Verouderd |
| Type schakelaar | Algemeen doel |
| Aantal output | 4 |
| Verhouding - Input:Output | 0.042361111 |
| Configuratie van de output | Hoge kant |
| Uitvoertype | N-kanaal |
| Interface | SPI |
| Spanning - belasting | 7V ~ 18V |
| Spanning - Voeding (Vcc/Vdd) | 4.5V ~ 5.5V |
| Stroom - Uitgang (max) | 5.5A, 11A |
| Rds Aan (type) | 8mOhm, 21mOhm |
| Invoertype | - |
| Kenmerken | - |
| Bescherming tegen fouten | Stroombeperking (vast), open belastingdetectie, overtemperatuur |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 32-HSOP |
| Pakket / doos | 32-SSOP (0,295", 7,50 mm breedte) blootgestelde pad |
| Basisproductnummer | MC08XS6421 |
Kenmerken vanMC08XS6421BEKR2
• Dubbele 8,0 mΩ en dubbele 21 mΩ high-side schakelaars met een hoge capaciteit voor voorbijgaande stroom
• 16-bits 5,0 MHz SPI-besturing van overstromingsprofielen, kanaalbesturing met inbegrip van PWM-werkcycli, output On- en Off-openloaddetecties, thermische uitschakeling en waarschuwing en foutmelding
• Monitoring van de uitgangsstroom met programmeerbaar synchronisatiesignaal en batterijspanningsfeedback
• Limp-home-modus
• Externe intelligente schakelaar
• Werkspanning is 7,08 V tot 18 V met slaapstroom < 5,0 μA, verlengde modus van 6,08 V tot 28 V
• -16 V omgekeerde polariteit en grondverbindingsbescherming
• Compatibele PCB-voetafdruk en SPI-software-driver in de familie
Toepassingen vanMC08XS6421BEKR2
• Autoverlichting met lage spanning
• Halogeenlampen
• gloeilampen
• Lichtdioden (LED's)
• HID-xenoonballasten
Milieuclassificaties en exportclassificaties vanMC08XS6421BEKR2
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
