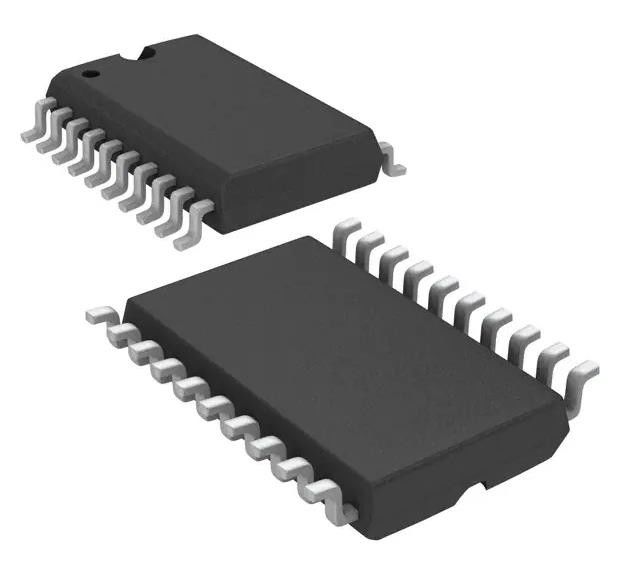

TPIC6B259DWR D-type, adresbaar 1 kanaal 8:8 IC DMOS 20-SOIC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPIC6B259DWR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | D-type, aanspreekbaar | Kring: | 8:08 |
|---|---|---|---|
| Outputtype: | DMOS | Spanning - Voeding: | 4.5V ~ 5.5V |
| Onafhankelijke Kringen: | 1 | CDelay Time - Vermenigvuldiging: | 150 ns |
| Werktemperatuur: | -40°C ~ 125°C | Montage-type: | Oppervlakte |
Productomschrijving
TPIC6B259DWR D-type, adresbaar 1 kanaal 8:8 IC DMOS 20-SOIC
Specificaties vanTPIC6B259DWR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| met een gewicht van niet meer dan 50 kg | |
| Mfr | Texas Instruments |
| Reeks | TPIC |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Logische type | D-type, aanspreekbaar |
| Circuits | 8:08 |
| Uitvoertype | DMOS |
| Spanning - Voeding | 4.5V ~ 5.5V |
| Onafhankelijke circuits | 1 |
| Uitsteltijd - Verspreiding | 150 ns |
| Stroom - Uitgang hoog, laag | - |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 20-SOIC (0,295", 7,50 mm breedte) |
| Verpakking van de leverancier | 20-SOIC |
| Basisproductnummer | TPIC6B259 |
Kenmerken vanTPIC6B259DWR
* Lage rDS (aan). . .5 Ω Typisch
Avalanche Energy. . . 30 mJ
* Acht Power DMOS-transistor-uitgangen van 150 mA continue stroom
* Typische stroombeperkende capaciteit van 500 mA
* Uitgangsclampspanning. . . 50 V
* Vier verschillende functiemodi
* laag energieverbruik
Toepassingen vanTPIC6B259DWR
Deze 8-bits aanspreekbare vergrendeling voor power logic regelt open-drain DMOS-transistor-uitgangen en is ontworpen voor algemene opslagtoepassingen in digitale systemen.Bijzondere toepassingen zijn werkregisters, registers voor het bewaren van serie-gegevens en decoders of demultiplexers.Dit is een multifunctioneel apparaat dat enkellijngegevens kan opslaan in acht aanspreekbare sloten en een 3-tot-8 decoder of demultiplexer met actieve low-DMOS.
Milieuclassificaties en exportclassificaties vanTPIC6B259DWR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
