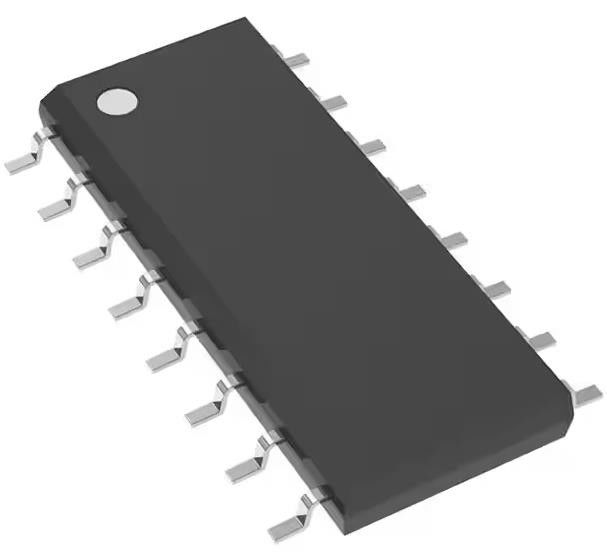

CD4098BM96 CMOS Dual Monostable Multivibrator 100 Ns 16-SOIC Integrated Circuit Chip
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CD4098BM96 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | Monostable | Onafhankelijke Kringen: | 2 |
|---|---|---|---|
| SchmittTrigger-input: | - Nee. | Propagatievertraging: | 100 NS |
| Huidig - Hoge Output, Laag: | 6.8mA, 6.8mA | Spanning - Voeding: | 3 V ~ 18 V |
| Werktemperatuur: | -55 °C ~ 125 °C | Verpakking van de leverancier: | 16-SOIC |
| Hoog licht: | CD4098BM96,CD4098BM96 Integrated Circuit Chip,CMOS dubbel monostabiele multivibrator |
||
Productomschrijving
CD4098BM96 Monostable Multivibrator 100 ns 16-SOIC geïntegreerde schakelchip
IC MULTIVIBRATOR 100NS 16SOIC
Specificaties vanCD4098BM96
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Multivibratoren | |
| Mfr | Texas Instruments |
| Reeks | 4000B |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Logische type | Monostabiel |
| Onafhankelijke circuits | 2 |
| Schmitt Trigger Input | - Nee, niet echt. |
| Vertraging van de verspreiding | 100 ns |
| Stroom - Uitgang hoog, laag | 6.8mA, 6.8mA |
| Spanning - Voeding | 3 V ~ 18 V |
| Werktemperatuur | -55 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 16-SOIC |
| Basisproductnummer | CD4098 |
Kenmerken vanCD4098BM96
* Herstartbare/herstelbare mogelijkheid
* Trigger en reset propagatievertragingen onafhankelijk van RX,Cx
* Triggering van de voor- of achterkant
* Q en O buffered outputs beschikbaar
* Afzonderlijke resets
* Breed bereik van uitgangspulssbreedten
* 100% getest op maximale stilstandstroom bij 20 V
* Maximale inlaatstroom van 1 pA bij 18 V over het gehele pakkettemperatuurbereik; 100 nA bij 18 V en 25°C
* Ruismarge (geheel pakket-temperatuurbereik):
- 1Vat VDD=5V
- 2 V bij VDD=10 V
- 2,5 V bij VDD=15 V
* 5-V 10-V en 15-V parameters
* Standaardiseerde, symmetrische outputkenmerken
* Voldoet aan alle vereisten van JEDECTentatlve-norm nr. 13B, "Standaardspecificaties voor de beschrijving van CMOS-apparaten van de serie B".
Toepassingen vanCD4098BM96
* Pulsvertraging en timing
* Pulsvorming
* Verstelbare multivibrator
Milieuclassificaties en exportclassificaties vanCD4098BM96
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
