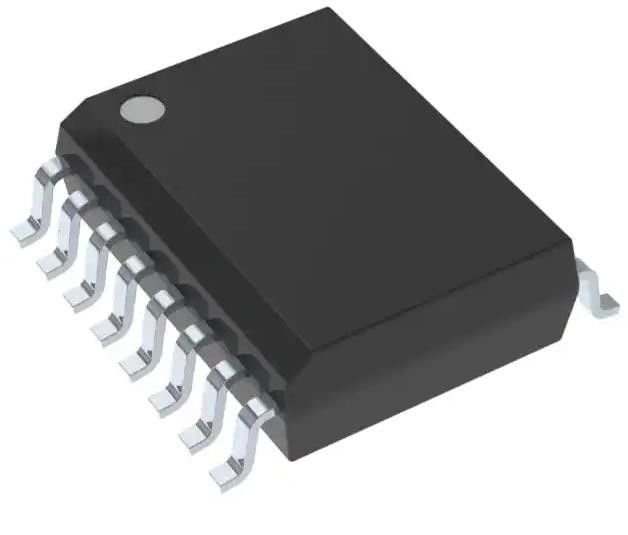

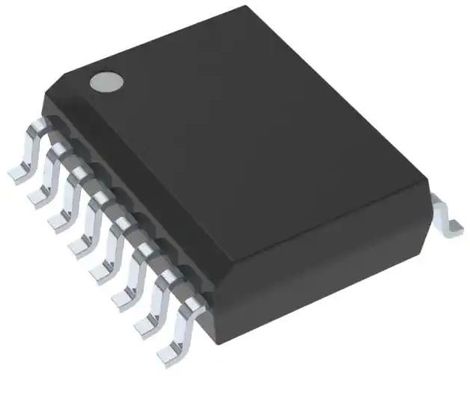

ISO7641FCDWR Digitale isolator voor algemeen gebruik 2500Vrms 4 kanaal 25Mbps 25kV/μS
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ISO7641FCDWR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 4 | Input - Zij1/side 2: | 3/1 |
|---|---|---|---|
| Kanaaltype: | Eenrichtings | Voltage - Isolatie: | 2500Vrms |
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 25kV/µs | Gegevenspercentage: | 25Mbps |
| TpLH van de propagatievertraging/tpHL (Maximum): | 28n, 28n | (De Maximum) Vervorming van de impulsbreedte: | 3ns |
| Stijgings/Daling Tijd (Type): | 2.8ns, 2.9ns | Spanning - Voeding: | 3V ~ 5.5V |
| Hoog licht: | ISO7641FCDWR,ISO7641FCDWR Digitale isolator |
||
Productomschrijving
ISO 7641FCDWR Digitale isolator voor algemeen gebruik 2500Vrms 4 kanaal 25Mbps 25kV/μs
DGTL ISO 2500VRMS 4CH GP 16SOIC
Specificaties vanISO 7641FCDWR
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Digitale isolatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Technologie | Capacitatieve koppeling |
| Type | Algemeen doel |
| Geïsoleerde macht | - Nee, niet echt. |
| Aantal kanalen | 4 |
| Invoer - Zijde 1/Zijde 2 | Geliefd van Jehovah, 1/15 |
| Type kanaal | Eenrichtingsverkeer |
| Spanning - Isolatie | 2500 Vrms |
| Gemene modus Transiente immuniteit (min) | 25 kV/μs |
| Gegevenspercentage | 25 Mbps |
| Verspreidingsvertraging tpLH / tpHL (max) | 28n, 28n |
| Vervorming van de pulsbreedte (max) | 3ns |
| Tijdstip van stijging / daling (type) | 2.8ns, 2.9ns |
| Spanning - Voeding | 3V ~ 5,5V |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-SOIC (0,295", 7,50 mm breedte) |
| Verpakking van de leverancier | 16-SOIC |
| Basisproductnummer | ISO 7641 |
Kenmerken vanISO 7641FCDWR
• Signaleringssnelheid: 150 Mbps (M-klasse), 25 Mbps (C-klasse)
• Robuust ontwerp met geïntegreerd geluidsfilter (C-klasse)
• laag stroomverbruik, typisch ICC per kanaal (3.3-V-toevoer):
ISO7631FM: 2 mA bij 10 Mbps
ISO7631FC: 1,5 mA bij 10 Mbps
ISO7641FC: 1,3 mA bij 10 Mbps
• Extremely-Low ICC_disabled (C-Grade)
• Lage verspreidingsvertraging: 7 ns Typisch (M-graad)
• Uitgangsstandaarden naar lage toestand in de storingsvrije modus
• Breed temperatuurbereik: ¥40°C tot 125°C
• 50 KV/μs Transiente Immuniteit, typisch
• Lange levensduur met SiO2 isolatie barrière
• Werkt vanaf 2,7-V (M-klasse), 3,3-V en 5-V voedings- en logische niveaus
• 2,7-V (M-graad), 3,3-V en 5-V-Niveau Translatie
• Breed lichaam SOIC-16 pakket
• Veiligheid en regelgevende goedkeuringen
¥ 2500 VRMS Isolatie voor 1 minuut per UL 1577
¥ 4242 VPK Basisisolatie volgens DIN V VDE V 0884-10 en DIN EN 61010-1
CSA Component Acceptance Notice 5A, IEC 60950-1 en IEC 61010-1 Eindapparatuurnormen
¢ CQC-certificering volgens GB4943.1-2011
TUV 3000 VRMS versterkte isolatie volgens EN/UL/CSA 60950-1 en EN/UL/CSA 61010-1
Toepassingen vanISO 7641FCDWR
• Optocoupler vervanging in:
¢ Industrieel veldbussen
Profibus
¢ Modbus
DeviceNetTM-gegevensbussen
Servocontrolesinterface
Motorische controle
️ Energievoorzieningen
¢ Batterijpakketten
Milieuclassificaties en exportclassificaties vanISO 7641FCDWR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
